Monture AM3 ZWO avec Trépied TC40 Carbone

Monture AM3 ZWO avec Trépied TC40 Carbone

2 290,00 € Économisez 111,00 €
2 179,00 € TTC

Conçue pour l’astrophotographie, la monture AM3 ZWO avec trépied TC40 en carbone vous permettra de capturer les plus beaux objets célestes de l’univers. Ce dispositif de guidage astronomique à entraînement harmonique possède une capacité de charge comprise entre 8 et 13 kg. Son pilotage s’effectue grâce à une raquette de commande filaire ou un smartphone. Cet ensemble monture trépied ZWO satisfera également les amateurs d’observation visuelle dès lors que son mode altazimutal sera activé. À la fois robuste et léger, il sera le parfait compagnon des astronomes nomades !

Référence
ZWAM3-ZWTC40
Précommande : nous contacter
Note Totale Note Totale:

0 1 2 3 4
5,00/5 - 1 Avis

Voir les notes
0 1 2 3 4 1
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  Ajouter un Avis Voir les Avis Voir les Avis

Retrait de votre commande

Retrait de votre commande sur RDV dans nos locaux à Baron (33750)

Paiement en 3x ou 4x

En 3x de 100€ à 3000€
En 4x de 100€ à 3000€

Paiement sécurisé

Payez vos achats par CB ou par virement bancaire ou encore avec Apple Pay

Les prix barrés

Les prix barrés correspondent aux prix conseillés catalogue 2022/2023

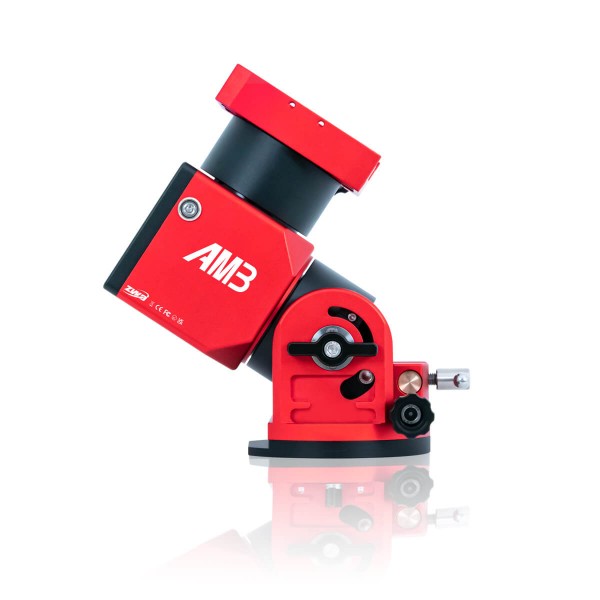

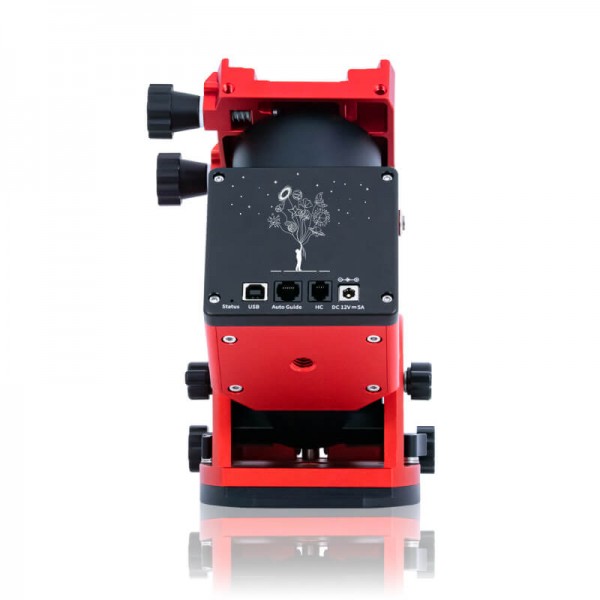

Présentation de la monture AM3 ZWO avec trépied TC40 en carbone

Avec ce nouveau modèle, le fabricant ZWO offre aux passionnés d’astrophotographie un ensemble monture équatoriale harmonique et trépied encore plus stable et léger. Ce dispositif de guidage ne pèse en effet que 6,2 kg (3,9 kg pour la monture et 2,3 kg pour le trépied en carbone). Il se caractérise également par une grande polyvalence, puisqu’il peut être utilisé en mode équatorial ou azimutal.

Un corps optimisé et stable

Afin d’optimiser la structure interne du corps de la monture AM3 ZWO, les ingénieurs de la compagnie chinoise l’ont équipé d’un réducteur à ondes de contrainte et d’une courroie synchrone. Son contrôle se montre donc beaucoup plus précis et dispose d’un excellent rapport de réduction (300:1).

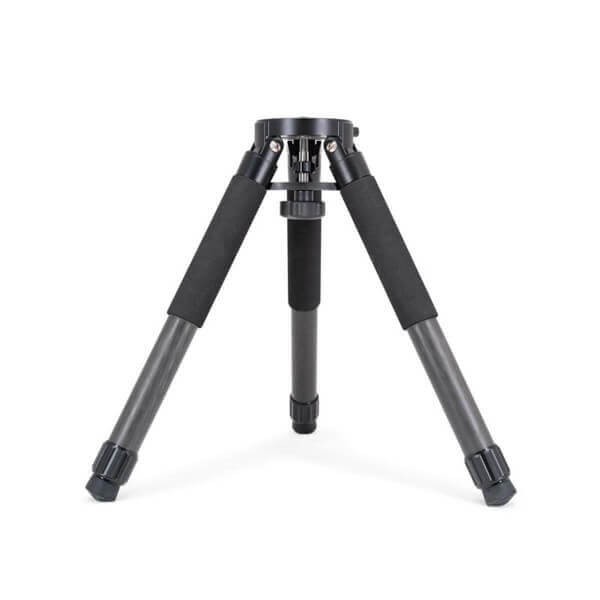

Un trépied TC40 en carbone

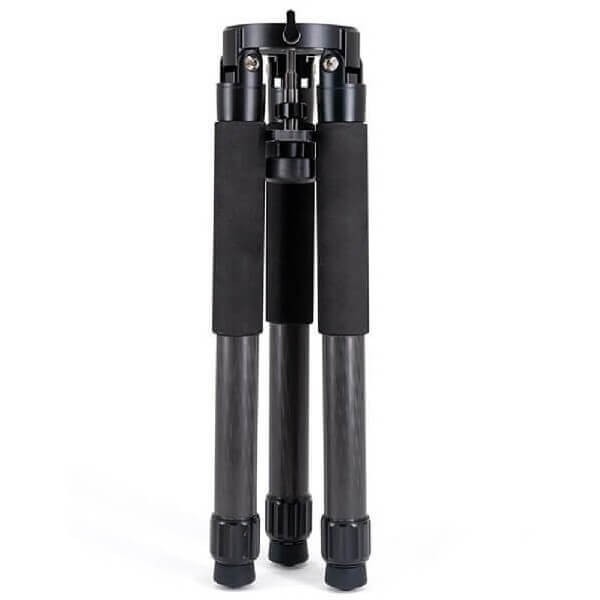

Le trépied TC40 en carbone accompagnant cette nouvelle monture AM3 ZWO a été avant tout pensé pour les astrophotographes nomades. Une fois plié, il ne mesure que 50 cm de long et affiche un poids d’à peine 2,3 kg. Ce support court et portable se glissera ainsi facilement dans un sac à dos.

Son principal atout réside dans son impressionnante capacité de charge. Le trépied ZWO permet en effet de supporter un setup pouvant atteindre les 50 kg. Il s’adaptera donc aux astronomes habitués à observer les astres dans des lieux dépourvus de pollution lumineuse, mais aussi à ceux qui préfèrent regarder le ciel avec un instrument astronomique plus lourd.

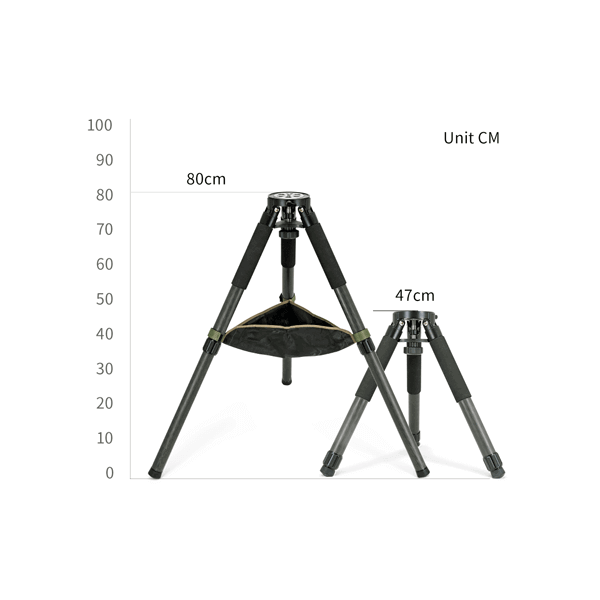

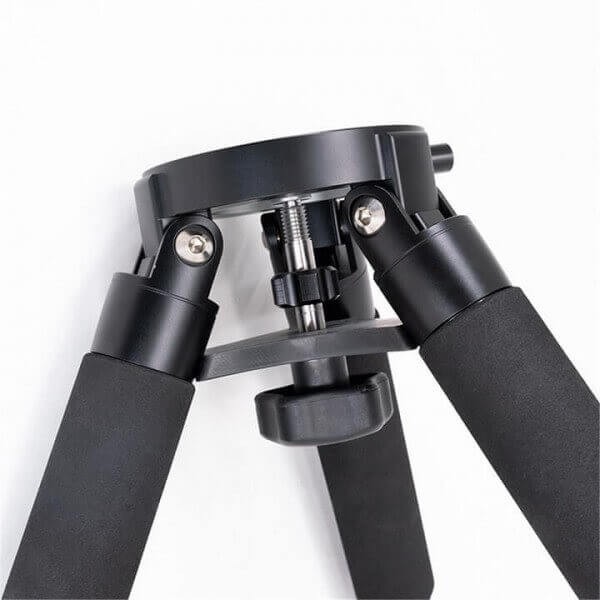

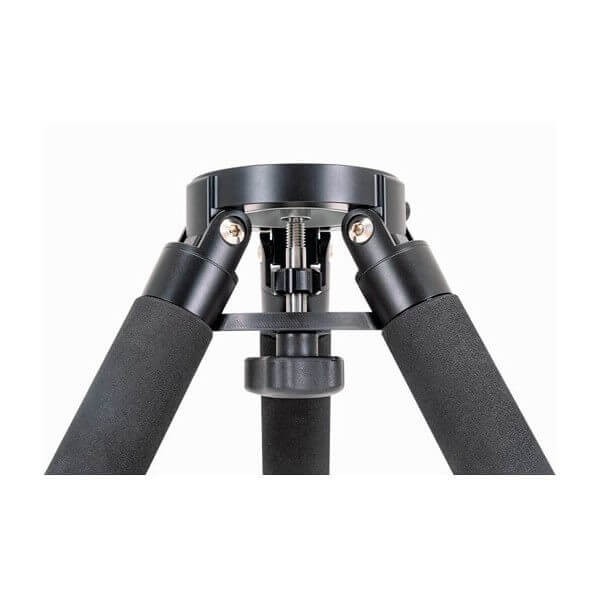

Ce trépied a été doté de trois jambes en fibre de carbone, un matériau garantissant une très grande solidité et une parfaite résistance aux chocs. Sa hauteur est réglable de 47 à 80 cm. Ses pieds à double section créent une plateforme rigide et stable pour tous les télescopes et les appareils photo.

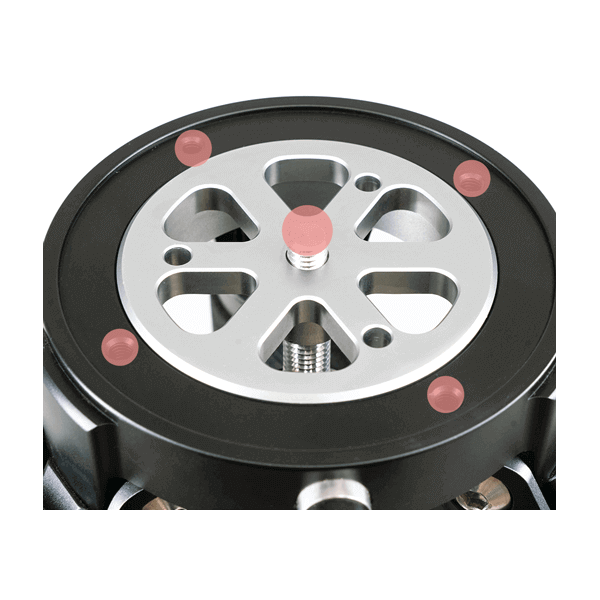

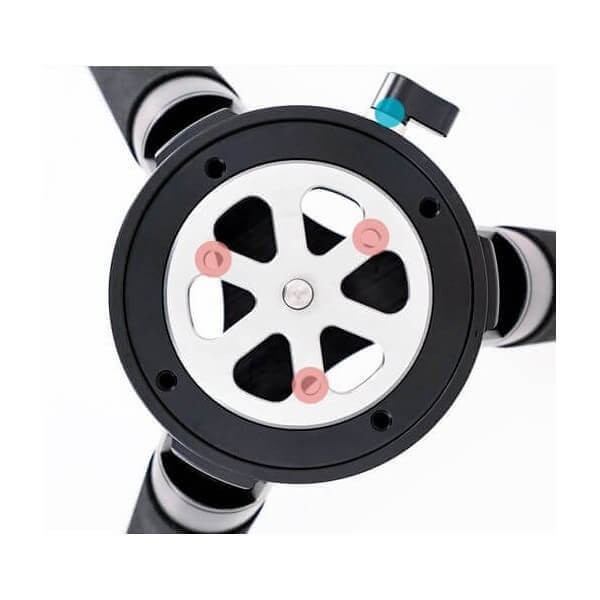

La platine accueillant la monture AM3 ZWO est notamment pourvue de vis au filetage 3/8’’ pas Congrès, de trous filetés et de plusieurs lumières. Vous pourrez donc y fixer de nombreux instruments d’astronomie.

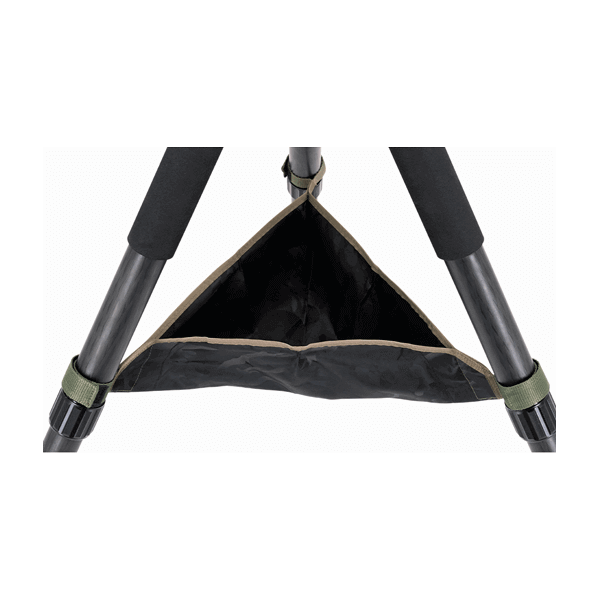

Enfin, un sac « fourre-tout » peut être installé entre les jambes du trépied. Il vous permettra d’y déposer tous vos accessoires, mais aussi de lester votre ensemble monture AM3 ZWO avec trépied TC40 en carbone. Pour ce faire, placez-y des pierres ou la batterie de votre télescope. Sa stabilité sera ainsi renforcée et vos photographies ou observations du ciel s’en trouveront améliorées.

Une monture polyvalente utilisable en mode équatorial et azimutal

La monture AM3 du fabricant ZWO est un dispositif de guidage polyvalent. Elle présente l’avantage de pouvoir être pilotée en mode équatorial pour l’astrophotographie, mais aussi en mode altazimutal pour la photographie lunaire, planétaire ainsi que l’observation visuelle.

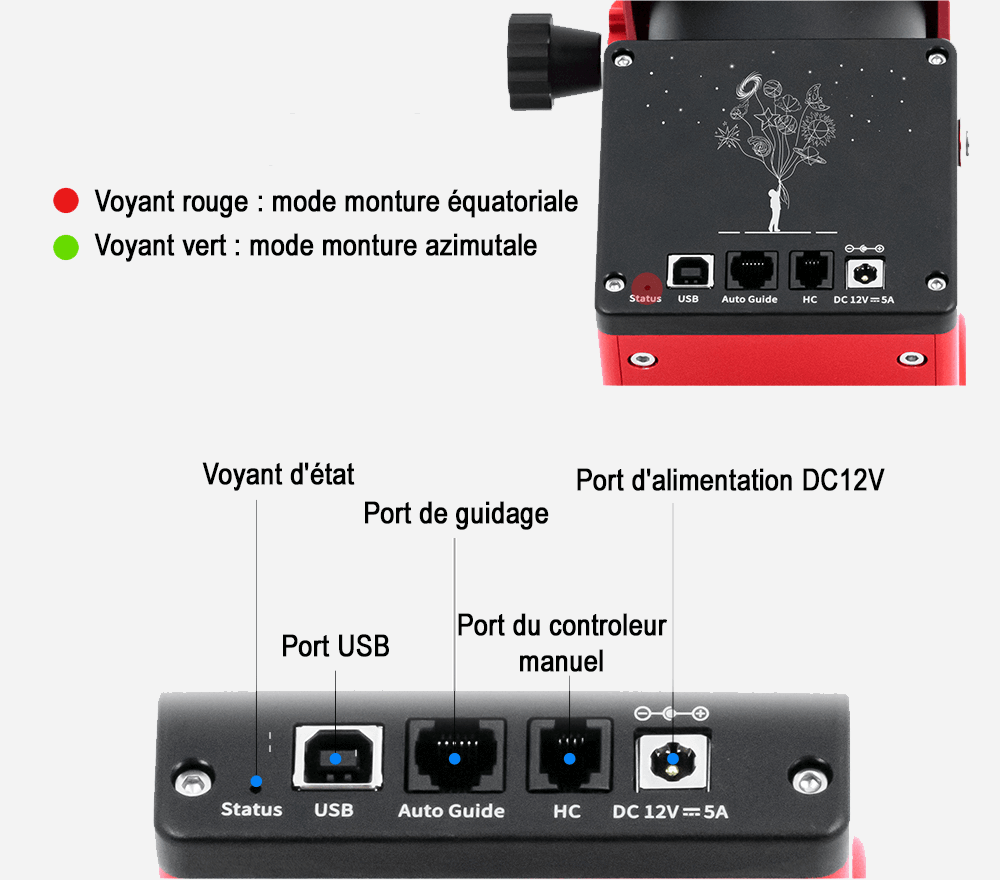

Son indicateur de statut lumineux vous précisera en permanence le mode dans lequel elle se trouve :

  • le voyant rouge correspond au mode équatorial ;
  • le voyant vert au mode azimutal.

voyant d'état mode monture am3 zwo



Caractéristiques et fonctionnalités de la monture harmonique ZWO AM3 et son support TC40 en carbone

La monture AM3 ZWO avec trépied TC40 en carbone présente de nombreuses caractéristiques et fonctionnalités utiles pour les astrophotographes et les astronomes amateurs. Son engrenage harmonique, sa bonne capacité de charge et son contrôle facile participent à en faire l’un des meilleurs produits disponibles sur le marché.

Une conception interne à engrenage harmonique pensée pour l’astronomie

En s’associant aux meilleurs fabricants chinois, la compagnie ZWO a mis au point un système d’engrenage à ondes de déformation garantissant une précision de guidage adaptée à l’astrophotographie (entre 0,5 et 0,8 seconde d’arc).

Son erreur périodique (PE) demeure donc très faible. Chaque monture AM3 ZWO est en outre testée et mesurée afin de la doter d’une courbe PE exclusive avant son départ de l’usine.

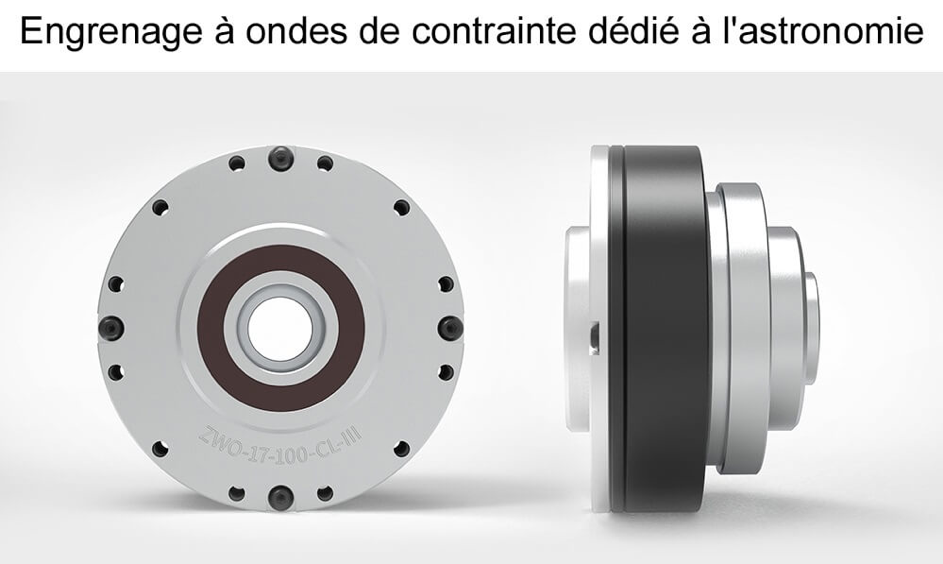

Engrenage à ondes de contrainte dédié à l'astronomie.

Pour rappel, l’engrenage harmonique a été inventé par l’américain Walton Musser en 1957. Ce système a été utilisé pour déployer les panneaux solaires de Skylab, la première station spatiale de la NASA. Il a également été employé pour motoriser les roues du rover lunaire.

Il présente des avantages certains par rapport aux systèmes d’engrenages traditionnels tels que les engrenages hélicoïdaux ou planétaires. L’engrenage à onde de contrainte :

  • reste plus léger et compact ;
  • garantit une capacité de couple élevée ;
  • offre un très bon rapport de réduction (300:1) ;
  • possède un haut rapport de démultiplication ;
  • supprime les effets de contrecoup.

schématisation d'un engrenage à onde de déformation harmonique.



Une capacité de charge de 8 à 13 kg

La monture AM3 ZWO dispose d’une capacité de charge de 8 kg sans contrepoids et de 13 kg avec contrepoids (non inclus). Si vous souhaitez utiliser un télescope de plus de 8 kg, vous devrez donc y fixer un contrepoids sur une tige d’une longueur de 25 cm maximum.

Nous vous recommandons de peser votre appareil d’observation en charge avec tous ses accessoires (caméramoteur de mise au pointmini lunette guide ZWO, etc.) avant de l’installer sur la monture.

Voici quelques instruments d’astronomie compatibles sans contrepoids :

Avec un contrepoids, vous pourrez par exemple utiliser :

Un contrôle multidirectionnel avec ou sans fil

Pour orienter votre setup d’astrophoto, la monture AM3 ZWO avec trépied TC40 carbone est munie d’une raquette de commande fonctionnant en filaire. Grâce à son joystick de contrôle ergonomique, vous pourrez aisément braquer votre matériel d’astronomie sur les objets célestes à photographier.

Cette monture peut également être pilotée en Wi-Fi depuis une tablette ou un smartphone. Pour ce faire, connectez votre appareil directement à la monture ou utilisez un boîtier ASIAIR ZWO.



Réglage de la monture AM3 ZWO avec trépied TC40 en carbone

La monture AM3 ZWO avec trépied TC40 en carbone est idéale pour suivre le mouvement d’un corps céleste avec précision et pratiquer l’astrophotographie. Avant de commencer votre séance d’observation, il vous faudra toutefois procéder à quelques réglages. Voici les trois grandes étapes à respecter.

Étape 1. Installer son dispositif de guidage astronomique parallèle au sol

Positionnez votre monture équatoriale ZWO AM3 sur trépied de manière à ce qu’elle soit parfaitement parallèle au sol. Pour cela, n’hésitez pas à utiliser le niveau à bulle situé à l’arrière.

Étape 2. Mettre sa monture équatoriale en station

Ensuite, mettez votre dispositif de guidage astronomique en station. Pointez l’axe polaire de votre monture ZWO vers l’étoile Polaire (si vous vous trouvez dans l’hémisphère nord bien sûr).

Étape 3. Ajuster l’angle d’inclinaison

Enfin, ajustez l’angle d’inclinaison de votre instrument. Réglez tout d’abord la poignée afin d’obtenir un angle de tangage situé entre 0 et 60 degrés. Puis, desserrez la vis hexagonale et réglez à nouveau la poignée pour arriver à un angle compris entre 45 et 90 degrés.

monture am3 reglage angle inclinaison complet 0-90 degres



Contenu de la livraison

  • une monture équatoriale harmonique ZWO AM3 ;
  • un trépied TC40 ZWO en carbone ;
  • un sac de poids « fourre-tout » ;
  • une raquette de commande munie d’un joystick multidirectionnel ;
  • un cordon de 2 m pour la raquette de commande ;
  • un câble USB 2.0 ;
  • deux clés Allen (M4 et M6) ;
  • une fiche de performance ;
  • un guide d'installation rapide ;
  • une boîte de rangement.

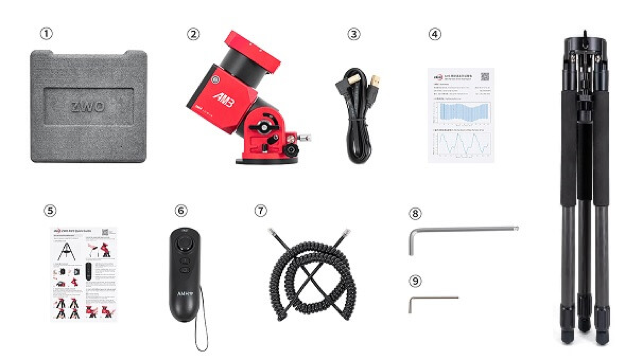

contenu de la livraison monture am3 zwo avec trepied tc40 carbone



Vous souhaitez également vous équiper avec une batterie spécifiquement conçue pour l’astronomie ? Suivez nos conseils pour bien choisir l’alimentation de votre matériel.

Fiche technique

Monture :
Monture équatoriale / azimutal
Queue d'aronde :
Compatible Vixen et Losmandy
Type de motorisation :
Motorisation en AD : Moteur pas à pas type NEMA42 avec réducteur elliptique + courroie synchrone + frein
Type de motorisation :
Motorisation en DEC : Moteur pas à pas type NEMA42 avec réducteur elliptique + courroie synchrone
Précision des pas moteur :
0,17 secondes d'arc
Entraînement :
Réducteurs elliptiques + courroies synchrones (rapport de transmission de 300:1)
Vitesse de déplacement possibles :
0.5x, 1x, 2x, 4x, 8x, 20x, 60x, 720x, 1440x la vitesse sidérale
Vitesse de déplacement maximale :
6 degrés / seconde
Port autoguidage :
fiche compatible ST4
Erreur périodique native :
environ 20 secondes d'arc
Capacité de charge de la monture :
8 kg sans contrepoids. 13 kg avec contrepoids optionnels
Capacité de charge :
Capacité de charge du trépied : 50 kg
Trépied hauteur max :
80 cm
Trépied hauteur mini :
47 cm
Plage de réglage en Latitude :
0 à 90 degrés
Plage de réglage en azimuth :
Plus ou moins 10 degrés
Barre de Contrepoids :
Filetage de la barre de contrepoids optionnelle M12 (option)
Consommation électrique :
12V / 0.386A à l'arrêt - 12V/0.58A en suivi - 12V/1.7A en Goto
Longueur minimale :
50 cm avec les jambes repliés
Nombre de sections :
2
Diamètre des tubes des jambes :
36 mm pour la section inférieur
Diamètre des tubes des jambes :
40 mm pour la section supérieur
Temps d'utilisation en continu :
-20°C à +50°C
Alimentation :
12V 3A (fiche d'alimentation DC5.5-2.1)
Interface :
Interface de communication : USB / Wi-Fi
Poids :
3.9 Kg pour la monture
Poids :
Poids du trépied : 2.3 kg

Avis Avis (1)

Basé sur 1 Avis - 0 1 2 3 4 5,00/5
Filtre:
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
Trier par:

0 1 2 3 4
(5/5

Petit mais costaud.

2 de 2 personnes ont trouvé ce commentaire utile
Note Totale: 0 1 2 3 4

Première chose qui marque en déballant cette monture c'est le niveau de qualité. ZWO à franchi un palier. Cette monture respire la qualité et la précision.
Deuxième chose qui marque, c'est son poids. C'est une vraie monture poids plume. Etant habitué à manipuler une EQ6-R pro c'est déstabilisant :)
La prise en main est vraiment très simple et tout se connecte intuitivement au boitier asiair.
De plus une housse de transport compact et sur mesure est livrée avec. Parfait pour les habitués des sessions en nomade.
Du fait de son système de moteurs harmoniques, plus besoin de faire l'équilibrage du tube comme sur les monture équatoriales standards. Un vrai gain de temps (attention à ne pas non plus faire n'importe quoi, les lois de la physique restent ce qu'elles sont).
Seul défaut si on peut dire que cela en est un, la monture est très basse? C'est un avantage pour ne pas prendre le vent et avoir un centre de gravité très bas mais si vous prenez cette monture pour du visuel il va falloir être souple.

Pour résumé ZWO nous a sorti une monture robuste, très précise (au même niveau de précision qu'une EQ6-R), très légère et compacte.
Rien à dire sur ce produit si ce n'est que le prix peut en décourager certains, mais c'est comme tout la qualité ca se paye.
