Monture ZWO AM5-N harmonique équatoriale et azimutale

Monture AM5-N ZWO équatoriale et azimutale

2 614,00 € Économisez 64,00 €
2 550,00 € TTC

Nouvelle version 2024 : AM5-N

La monture ZWO AM5-N harmonique équatoriale et azimutale est faite pour l’astrophographie grâce à son entraînement harmonique et sa capacité de charge impressionnante qui peut atteindre jusqu’à 20 Kg. Cet accessoire d'astronomie est vendu seul, sans trépied.

Attention : Ne retirez pas le sabot qui permet de fixer l'ASIAIR (en cas de retrait ne remettez pas les vis d'origine sous peine d'endommager l'intérieur de la monture).

Référence
ZWAM5N
Rupture de stock "nous contacter pour la disponibilité"
Note Totale Note Totale:

0 1 2 3 4
5,00/5 - 4 Avis

Voir les notes
0 1 2 3 4 4
0 1 2 3 0 0
0 1 2 0 1 0
0 1 0 1 2 0
0 0 1 2 3 0

  Ajouter un Avis Voir les Avis Voir les Avis

Retrait de votre commande

Retrait de votre commande sur RDV dans nos locaux à Baron (33750)

Paiement en 3x ou 4x

En 3x de 100€ à 3000€
En 4x de 100€ à 3000€

Paiement sécurisé

Payez vos achats par CB ou par virement bancaire ou encore avec Apple Pay

Les prix barrés

Les prix barrés correspondent aux prix conseillés catalogue 2023/2024

Présentation de la monture ZWO AM5-N harmonique équatoriale et azimutale

Après avoir capté le marché d’imagerie en astrophoto avec ses caméras planétaires et refroidies pour le ciel profond, son boîtier ASIAIR qui n’est qu’un mini-ordinateur capable de vous permettre de piloter l’intégralité de votre setup et de capturer les objets du ciel profond à distance, ZWO s'est attaqué à l’univers des montures azimutales et équatoriales.

La nouvelle monture ZWO AM5-N harmonique équatoriale et azimutale affiche des caractéristiques et des performances à faire pâlir les autres équipements similaires actuellement sur le marché.

Zoom sur les points forts de cette monture d'astrophotographie ZWO

  • Elle se pilote aussi bien en mode azimutal pour réaliser des observations visuelles qu’en mode équatorial pour réaliser de l'imagerie.
  • Elle est faite pour l'astrophotographie et pour garantir à son futur possesseur une précision de suivi de haut niveau. À la sortie de l'usine de production, elle est rigoureusement contrôlée. Ce contrôle est basé sur la mesure de l'angle d'entraînement et les erreurs périodiques. L'erreur périodique est évaluée de manière stable dans les 20 secondes d'arc.
  • Elle se pilote aussi bien par liaison filaire que par connexion WIFI avec une interface web.
  • Elle est livrée avec une raquette de commande ergonomique en forme de joystick pour contrôler facilement la motorisation double axe.
  • Elle dispose du pointage automatique qui est réalisable par le biais de programmes tiers via un pilote ASCOM ou par le biais de l'application sur smartphone ou tablette.
  • Elle est parfaitement compatible avec le boitier ASIAIR Plus, le système de mise au point EAF, les roues à filtres (Filtres LRGB optimisés par exemple) et bien sûr les caméras ZWO.
  • Elle possède une fiche compatible ST4 pour l’autoguidage.
  • Elle est équipée de moteurs très performants. Pour l’axe en AD, elle dispose d'un moteur pas à pas type NEMA42 avec un réducteur elliptique plus une courroie synchrone plus un frein. Pour l’axe en DEC, elle est dotée d'un moteur pas à pas type NEMA42 avec un réducteur elliptique plus une courroie synchrone.
  • Elle possède un système de réglage stable de l'altitude offrant la possibilité d’affiner l'azimut et l'élévation pour lui octroyer un alignement polaire précis.
  • Elle peut supporter des instruments jusqu'à 20 kg si on l’équipe d’un contrepoids (disponible en option).
  • Elle peut supporter des instruments jusqu'à 15 kg quand elle n’est pas équipée de contrepoids.

La monture ZWO AM5-N harmonique équatoriale et azimutale est un équipement très facilement transportable avec son petit gabarit et son poids de seulement 5,5 kg.

Elle peut être utilisée en version équatoriale pour l'astrophotographie, ou azimutal pour l'observation visuelle ou la photographie lunaire et planétaire. On appréciera tout particulièrement son indicateur d'état qui vous indiquera toujours dans quel mode se trouve la monture :

  • Position rouge = équatorial.
  • Position vert = azimutal (alt-azimutal).

Le coté nomade de cette monture va intéresser de nombreux astronomes amateurs qui adorent parcourir les spots d’observation loin de la pollution lumineuse des villes. Mais ce qui est encore plus intéressant, c’est que si des astronomes veulent faire une observation avec un instrument plus gros et plus lourd, ils n’auront pas besoin d’avoir une seconde monture. Il leur suffira d’y rajouter une tige et un contrepoids pour la transformer en une monture capable de supporter jusqu’à 20 kg.

Cette nouvelle monture ZWO AM5-N harmonique équatoriale et azimutale peut être utilisable partout sur Terre, de l'équateur aux pôles.



L’AM5-N de ZWO : un corps optimisé

La structure interne du corps, optimisée avec le réducteur à ondes de contrainte et la courroie synchrone, apporte un contrôle plus précis et un incroyable rapport de réduction de 300:1.





Une monture équatoriale et azimutale

La monture ZWO AM5-N harmonique équatoriale et azimutale peut être commutée grâce à une application ou par le biais du contrôleur manuel :

  • Le mode équatorial convient pour le suivi et la photographie d'objets célestes.
  • Le mode azimutal convient pour l'observation de la Lune, des planètes comme Jupiter et Saturne, des constellations et des étoiles.





Caractéristiques et fonctions de la monture AM5-N ZWO à engrenage harmonique

Découvrez les principales caractéristiques et les fonctions de la nouvelle monture ZWO AM5-N harmonique équatoriale et azimutale.

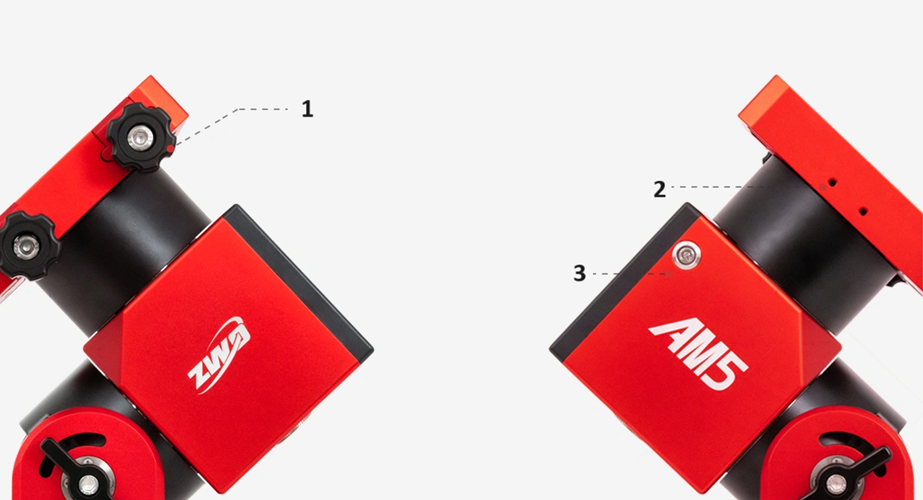

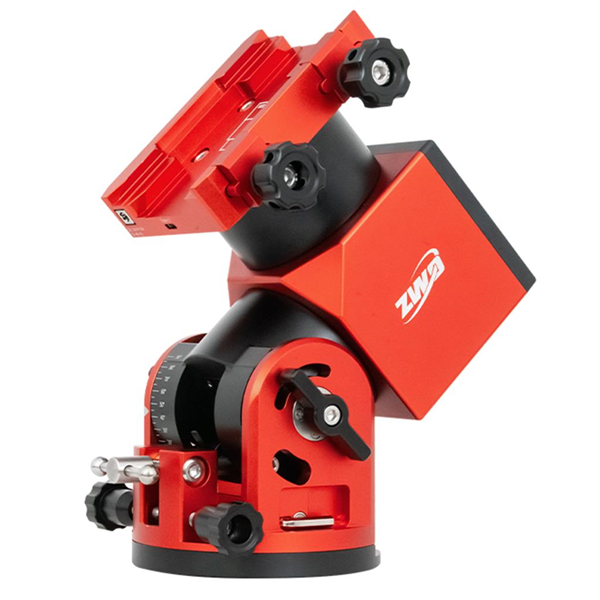

Descriptif des éléments situés sur les faces latérales

  1. Molette de serrage.
  2. Trou de montage pour chercheur / viseur.
  3. Interrupteur.
  4. DC 12V.
  5. Support chercheur.





Le voyant d'état

  • Rouge : monture en mode équatorial.
  • Vert : Monture en mode altazimutal.

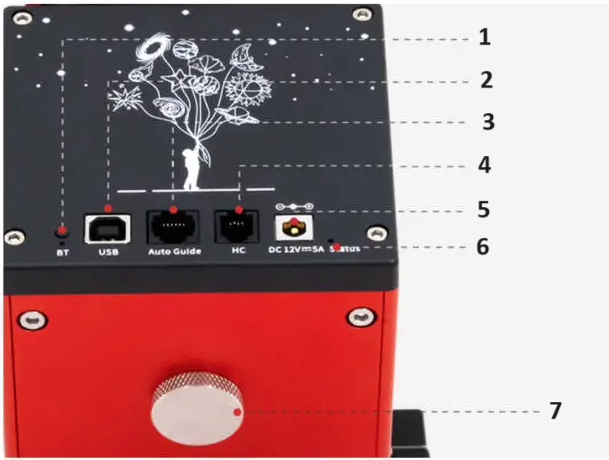

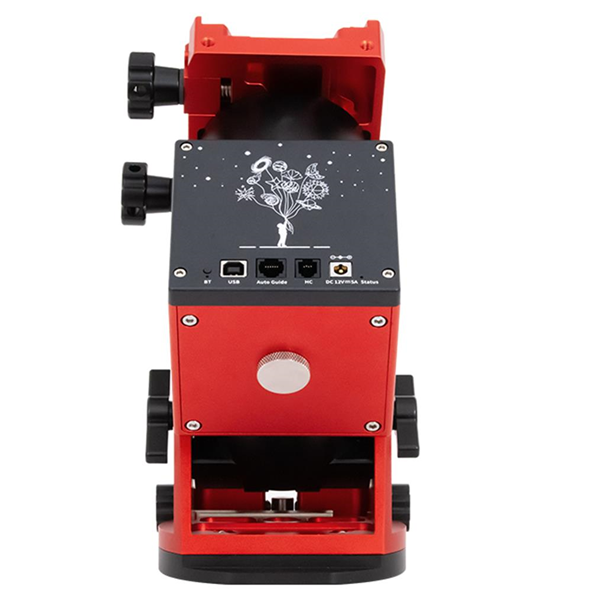

Les différents connecteurs de l'AM5-N ZWO

  1. Bouton Bluetooth (BT).
  2. Port USB.
  3. Porte d'auto-guidage (Auto Guide).
  4. Port HC pour le contrôleur manuel.
  5. Port d'alimentation DC 12V/5A.
  6. Indicateur de statut de la monture (Status).
  7. Trou permettant d'ajouter une barre de contrepoids.

connecteurs-monture-am5-n-zwo



Le dispositif de réglage d’azimut et d'altitude

  1. Niveau à bulle.
  2. Bouton pour régler l'azimut.
  3. Poignée pour régler l'altitude.

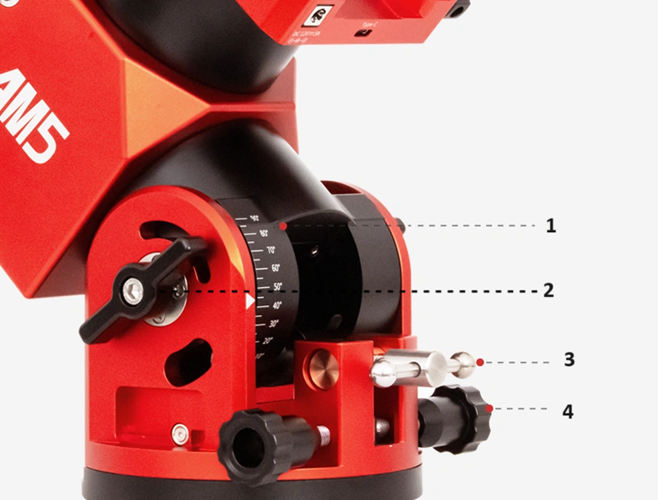

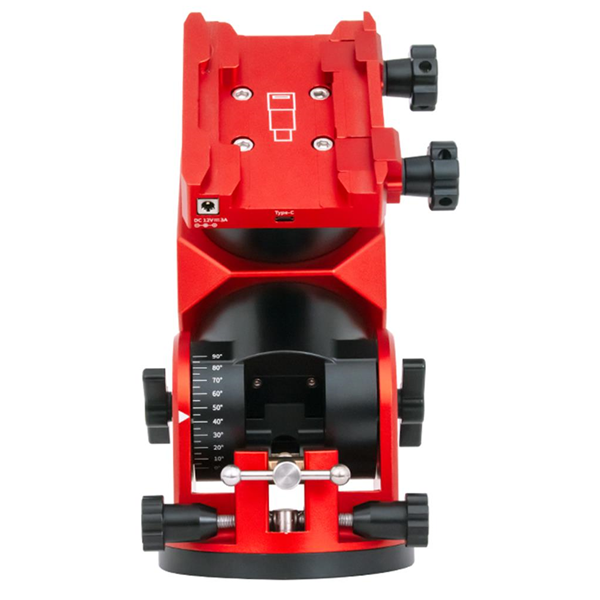

Le dispositif de réglage d’azimut et de la latitude

  1. Échelle de latitude.
  2. Poignée de réglage pour ajuster l'échelle de latitude.
  3. Vis hexagonale pour changement de vitesse (échelle de latitude).
  4. Verrouillage d'azimut.



Quelques conseils pour ajuster l’angle d'inclinaison de la monture de 0 à 90 degrés

  • Réglage 1 : Ajustez la poignée pour obtenir un angle entre 0 et 60 degrés.
  • Réglage 2 : Desserrez la vis à tête hexagonale puis ajustez la poignée pour obtenir un réglage entre 45 et 90 degrés.



Un joystick de contrôle multidirectionnel

Le joystick de contrôle multidirectionnel de la monture ZWO AM5-N harmonique équatoriale et azimutale se distingue par son toucher confortable et sa simplicité d'utilisation. Il est intégré au réseau WiFi et permet un contrôle sans fil. Il se gère facilement grâce au micro-logiciel (software) de la télécommande et du support.



Une excellente capacité de charge : 15 kg - 20 kg

La capacité de charge de la monture ZWO AM5-N harmonique équatoriale et azimutale sans le contrepoids est de 15 kg. Vous passez à 20 kg avec le contrepoids.

Exemple d’équipement :



Exemple d’équipement :

  • Lunette Sky Rover 130APO.
  • Boîtier ASIAIR Plus.
  • Caméra ZWO ASI2600MM Pro.
  • EFW 36 mm.
  • Poids estimé: 11 kg (tube optique).

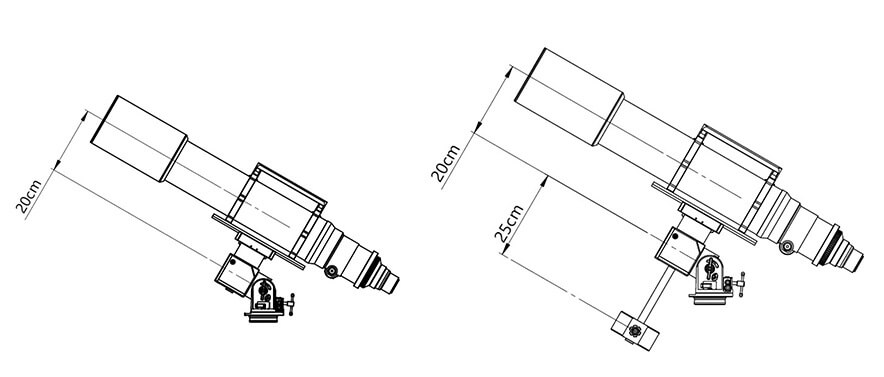

Selon les calculs d'ingénierie, il est possible d'estime la capacité de charge maximale de la monture AM5-N ZWO :

  • 15 kg sans le contre-poids.
  • 20 kg avec le contre-poids.

Le contre-poids supporté doit être fixé sur une barre de contre-poids d'une longueur maximale de 25 cm.

* Les résultats ici peuvent contenir peu d'erreurs car ils sont tous mesurés manuellement.



Un contrôle sans fil

La monture AM5-N ZWO est dotée d'une fonction Go-To permettant un contrôle sans fil dacile.De nombreuses autres fonctionnalités comme LivePreview peuvent être réalisées à partir de votre téléphone.

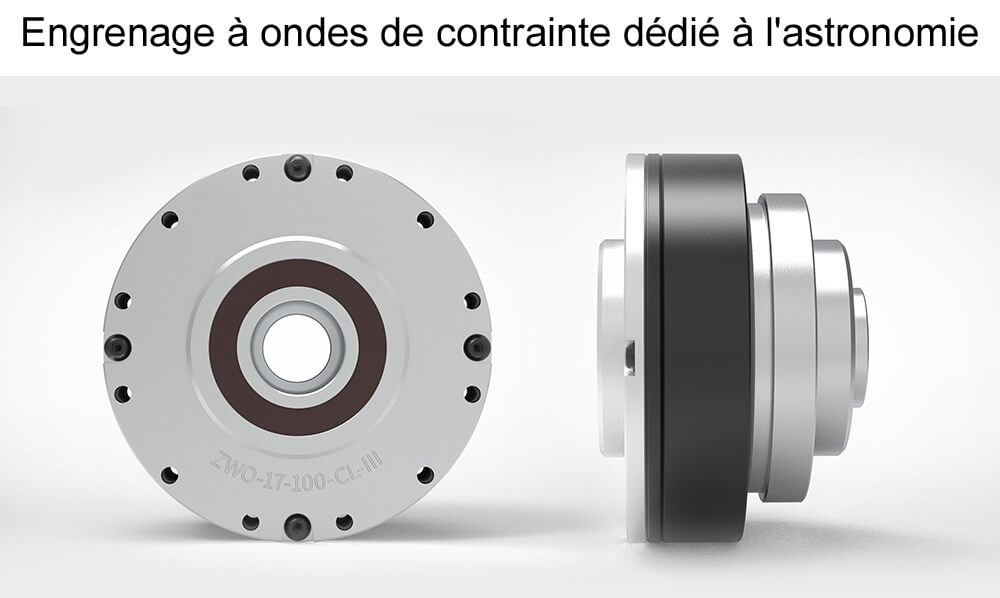

Un engrenage à ondes de contrainte pensé pour l'astronomie

Grace à des partenaires nationaux, ZWO a conjointement développé le système d'engrenage à ondes de contrainte pour réponde aux attentes des astrophotographes en termes de précision de guidage. Ainsi, la valeur des erreurs périodiques a considérablement été réduite. De plus, vous bénéficiez d’une douceur accrue de l’engrenage et d’un couple élevé. En effet, cette amélioration vous permet maintenant d’avoir une précision de guidage de 0,5 à 0,8 secondes d'arc. La monture AM5-N ZWO est donc tout particulièrement adaptée à l’imagerie astronomique.

Ce type de système d'engrenage mécanique a été conçu en 1957 par Walton Musser. Il a été tout particulièrement utilisé sur la première station spatiale « Skylab » lancée par la NASA en 1965. Les engrenages à onde de déformation étaient installés sur les mécanismes pour le déploiement des panneaux solaires. Ils étaient aussi présents sur la motorisation des roues du rover lunaire.

Ce système d'engrenage mécanique à ondes de contrainte offre certains avantages par rapport aux systèmes d'engrenages plus traditionnels comme par exemple les engrenages planétaires ou encore les engrenages hélicoïdaux :

  • Ils sont plus compacts et plus légers.
  • Ils offrent une capacité de couple élevée.
  • Ils offrent un rapport de démultiplication élevée.
  • Ils éliminent les effets de contrecoup en réduisant significativement les jeux mécaniques.
  • Ils offrent un rapport de réduction de 300:1, alors que les systèmes d’engrenages planétaires ou un train épicycloïdal offrent un rapport de réduction de 10:1.

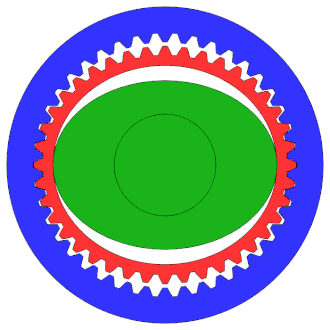

Schématisation d’un engrenage à onde de déformation harmonique (Harmonic Drive) :


  • Le générateur d'onde, de section elliptique, lié à l'arbre d'entrée est représenté par la couleur verte (l’image ne montre pas l’arbre d'entrée).
  • La couronne déformable (flexible) à denture extérieure, liée à l'arbre de sortie est représentée par la couleur rouge (l’image ne montre pas l’arbre de sortie).
  • La couronne extérieure, à denture intérieure, liée au bâti est représentée par la couleur en bleu (l’image ne montre pas le bâti).



Précisions sur la mesure de la courbe PE des montures ZWO

La courbe PE de toutes les montures AM5-N ZWO sont mesurées en atelier. Le fabricant vous garantit donc les meilleures performances lors de vos séances d'astrophoto ou d'observation astronomique.

ZWO prend soin de mesurer chacune des montures et de lui conférer une courbe PE exclusive avant son départ de l’usine de fabrication. Sur le graphique ci-dessus, l'axe Y fait référence aux erreurs périodiques. Concernant l’axe X, il représente l'angle d'entraînement. L’erreur périodique est contrôlée de manière stable avec une tolérance de ± 20 secondes d'arc.

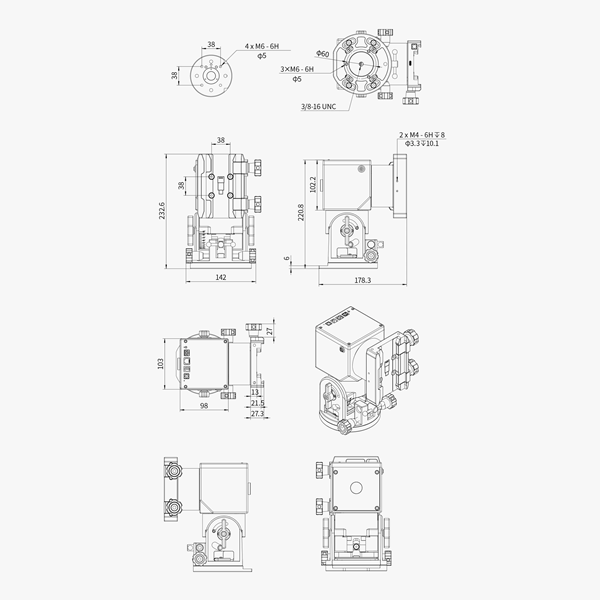

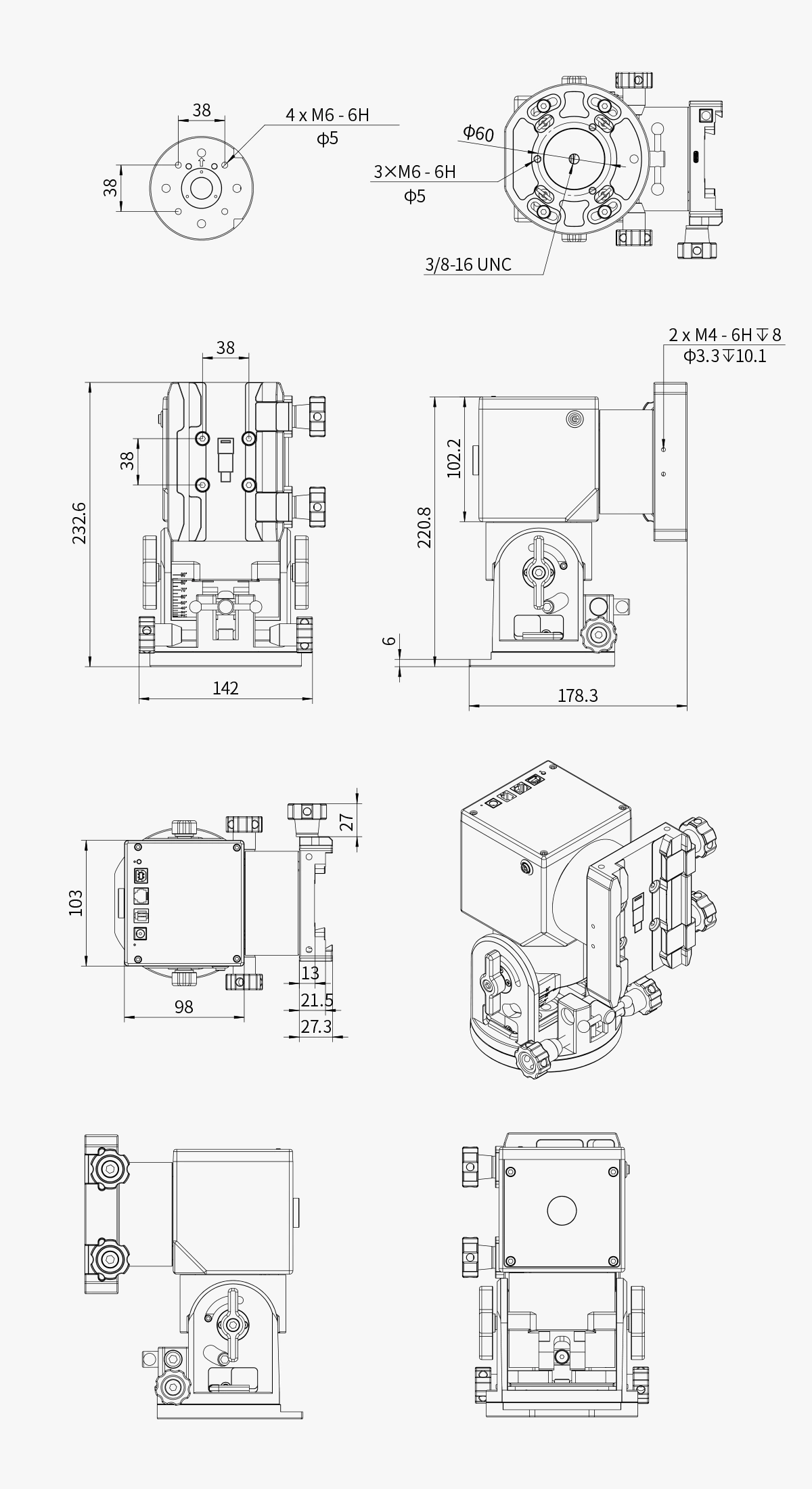

Schéma, dimensions et cotes de la monture AM5-N ZWO



Comparaison entre l'ancienne monture AM5 ZWO et la nouvelle monture AM5-N ZWO



monture AM5 ZWO monture AM5-N ZWO
Poids de la monture  5 kg 5,5 kg
Capacité de charge 13 à 20 kg 15 à 20 kg
Port USB-C sur la queue d'aronde Non Oui
Port DC Power sur la queue d'aronde Non Oui
Bouton Bluetooth Non Oui



Contenu de la livraison

  • 1 monture AM5-N ZWO sans trépied ;
  • 1 boîte de rangement et de transport ;
  • 1 câble USB 2.0 de 2 m (type-B vers type-A) ;
  • 1 rapport de performance de l'erreur périodique ;
  • 1 guide d'installation rapide ;
  • 1 raquette de commande à joystick ;
  • 1 cordon de 2 m pour raquette de commande ;
  • 1 cable USB 2.0 de 1 m (type-C vers type-A) ;
  • 1 clé Allen M6.



Vous n'avez pas de trépied ? Dans ce cas, nous vous conseillons d'acheter le pack contenant la monture AM5-N ZWO et son trépied TC40 en carbone.

Fiche technique

Marque :
ZWO
Monture :
Equatoriale / azimutale
Queue d'aronde :
Compatible Vixen et Losmandy
Type de motorisation :
Motorisation en AD : Système pas à pas - NEMA42 avec réducteur elliptique + courroie synchrone + frein
Type de motorisation :
Motorisation en DEC : Système pas à pas - NEMA42 avec réducteur elliptique + courroie synchrone
Précision des pas moteur :
0,17 secondes d'arc
Entraînement :
Réducteurs elliptiques + courroies synchrones (rapport de transmission de 300:1)
Vitesse de déplacement possibles :
0.5x, 1x, 2x, 4x, 8x, 20x, 60x, 720x, 1440x la vitesse sidérale
Vitesse de déplacement maximale :
6 degrés / seconde
Port autoguidage :
fiche compatible ST4
Erreur périodique native :
environ 20 secondes d'arc
Capacité de charge de la monture :
15 kg sans contre-poids ; 20 kg avec contrepoids optionnels
Plage de réglage en Latitude :
0 à 90 degrés
Plage de réglage en azimuth :
Plus ou moins 10 degrés
Barre de Contrepoids :
Filetage de la barre de contrepoids optionnelle M12 (option)
Consommation électrique :
12V / 0.386A à l'arrêt - 12V/0.58A en suivi - 12V/1.5A en Goto
Temps d'utilisation en continu :
-20°C à +50°C
Alimentation :
12V 3A (fiche d'alimentation DC5.5-2.1)
Interface :
Interface de communication : USB / Wi-Fi
Poids :
5,5 kg

Références spécifiques

EAN-13
0748305559563

Avis Avis (4)

Basé sur 4 Avis - 0 1 2 3 4 5,00/5
Filtre:
0 1 2 3 0 (0)
0 1 2 0 1 (0)
0 1 0 1 2 (0)
0 0 1 2 3 (0)
Trier par:

0 1 2 3 4
(5/5

Sur ma commande AM5 ZWO

0 de 0 personnes ont trouvé ce commentaire utile
Note Totale: 0 1 2 3 4

Parfait, commande reçue très rapidement. Suis totalement satisfait de mon achat. Vendeur au Top *** =:)


0 1 2 3 4
(5/5

Am5 Zwo

1 de 2 personnes ont trouvé ce commentaire utile
Note Totale: 0 1 2 3 4

Première commande chez Loisirsplaisirs et je ne suis pas déçu , vendeur disponible au téléphone , commande passée le mardi et reçue le lendemain ! .
Petite monture mais gros potentiel , sa réputation n’est plus à faire .
Je recommande vivement .
Bon ciel


0 1 2 3 4
(5/5

Nouvelle génération de monture

3 de 3 personnes ont trouvé ce commentaire utile
Note Totale: 0 1 2 3 4

Alors là pour être honnête je suis bluffé …
J’avais une Azeq6 réglée comme une horloge dont je ne voulais pour rien au monde changer, mais les problématiques de manutention quand on fait du nomade font qu’a un moment, on doit se poser les bonnes questions.
Et quand on se décide à changer enfin quel choc ! C’est beaucoup plus léger, même avec un trépied eq6 pour garder une certaine stabilité avec du lourd matériel. Mon Quattro 200/800 se régale et plus de soucis d’equilibrage ! Je suis à 12 kg avec les accessoires aucun problème :)
Le suivi est incroyable et la mise en station très très simple.
C’est vraiment une solution que je recommande quand on a mal au dos !
Loisirs plaisir à été incroyablement efficace cet je les en remercie chaleureusement : écoute,conseils; commandée le lundi, reçue le mercredi !
Encore merci pour tout ;)
