Monture AM5-N ZWO avec Trépied TC40 en Carbone
Nouvelle version 2024 : AM5-N
La monture AM5-N ZWO avec trépied TC40 en carbone est un instrument performant spécialement conçu pour l’astrophotographie. Son engrenage harmonique offre une précision de guidage idéale pour réaliser de magnifiques clichés des merveilles de l’univers. Avec une capacité de charge oscillant entre 15 et 20 kg, vous pourrez y installer un setup complet. Pour la piloter, il vous suffira de manier sa raquette de commande connectée en filaire ou votre téléphone portable. Cette monture ZWO pourra également être utilisée pour des observations visuelles en activant son mode altazimutal. Légère et solide, elle accompagnera les astronomes nomades dans toutes leurs aventures !
Retrait de votre commande
Retrait de votre commande sur RDV dans nos locaux à Baron (33750)
Paiement en 3x ou 4x
En 3x de 100€ à 3000€
En 4x de 100€ à 3000€
Paiement sécurisé
Payez vos achats par CB ou par virement bancaire ou encore avec Apple Pay
Les prix barrés
Les prix barrés correspondent aux prix conseillés catalogue 2023/2024
Descriptif de la monture AM5-N ZWO avec trépied TC40 en carbone
Après s’être imposé sur le marché de l’astrophotographie avec ses caméras ASI refroidies pour le ciel profond et son boîtier ASIAIR permettant de piloter aisément un setup intégral, ZWO s’attaque désormais à l’univers des montures astronomiques.
Avec ce modèle, la compagnie chinoise propose aux amateurs d’astrophoto un ensemble monture équatoriale harmonique et trépied de haute qualité pour télescope ou lunette astronomique. Compact et robuste, ce dispositif de guidage polyvalent ne pèse que 7,8 kg (5,5 kg pour la monture et 2,3 kg pour le support TC40 en carbone). Il conviendra également pour des observations visuelles simples grâce à la présence d’un mode altazimutal.
L’AM5-N : un corps stable et optimisé
Le corps de la monture AM5-N ZWO a été optimisé afin d’offrir un contrôle précis et une grande stabilité à son utilisateur. Sa structure interne a été équipée d’une courroie synchrone et d’un réducteur à ondes de contrainte. Cette monture bénéficie donc d’un remarquable rapport de réduction de 300:1.
Focus sur le trépied ZWO TC40 en carbone
Pour accompagner sa monture AM5-N, le fabricant ZWO a mis au point un trépied spécifiquement conçu pour cette dernière. Idéal pour les astrophotographes nomades, il affiche une longueur de 50 cm une fois plié et un « poids plume » de 2,3 kg. Ce support portatif court pourra donc facilement être emporté dans un sac à dos.
Le trépied ZWO TC40 en carbone se distingue également par son importante capacité de charge. En effet, il peut supporter des montures équipées d’instruments pesant jusqu’à 50 kg. Ce trépied ZWO satisfera ainsi les astronomes amateurs désirant examiner le ciel dans des endroits exempts de pollution lumineuse, mais aussi ceux qui sont adeptes des observations avec un appareil astronomique plus lourd.
Pour ce faire, ce support présente trois jambes réalisées en fibre de carbone d’un diamètre de 40 mm pour la section supérieure et de 36 mm pour la section inférieure. Sa hauteur reste réglable de 47 à 80 cm.
La platine recevant la monture AM5-N ZWO possède une vis au filetage du pas Congrès (3/8''), diverses lumières et des trous filetés. Vous pourrez donc y installer de nombreux instruments d’astronomie, mais aussi des rotules photos ou vidéos. Sous cette platine, on note en outre la présence d’une entretoise de renfort contribuant à parfaire la rigidité du trépied et de lui conférer une stabilité optimale.
Enfin, un sac de poids ou « fourre-tout » peut être accroché entre les trois jambes du trépied. Celui-ci pourra être utilisé pour y déposer vos accessoires, mais également pour lester votre ensemble monture AM5-N ZWO avec trépied TC40 en carbone. En y plaçant des pierres ou l’alimentation de votre télescope, la stabilité de votre matériel sera améliorée et vous obtiendrez des photographies et des vues du ciel encore plus nettes.
Un dispositif de guidage astronomique polyvalent doté d’un mode équatorial et azimutal
La monture AM5-N ZWO présente aussi l’avantage d’être extrêmement polyvalente. En effet, elle peut être contrôlée en mode équatorial pour l’astrophotographie et en mode azimutal pour l’observation visuelle ainsi que la photographie lunaire et planétaire.
On appréciera tout particulièrement son indicateur d’état spécifiant toujours le mode dans lequel se trouve la monture :
- le témoin rouge signale que votre appareil est en mode équatorial (suivi et photographie d’objets) ;
- le témoin vert correspond quant à lui au mode altazimutal (observation simple d’objets).
Pour commuter le mode de votre monture AM5-N ZWO, utilisez l’application dédiée ou le contrôleur manuel prévu à cet effet. Cet instrument de deuxième génération présente les nouveautés suivantes en mode AZ et EQ :
- La modification du réglage en azimut est beaucoup plus intuitive, puisqu'elle ne nécessite plus de verrouillage.
- L'impact des basses températures en mode équatorial peut être contrôlé en activant le mode charge élevée sur l'application.
Particularités et fonctions de la monture ZWO AM5-N à entraînement harmonique
La monture AM5-N ZWO avec trépied TC40 en carbone dispose de nombreuses particularités et fonctions pensées pour les astronomes amateurs et les astrophotographes. Son engrenage à ondes de déformation, son impressionnante capacité de charge et son pilotage multidirectionnel contribuent à en faire l’un des produits les plus performants du marché.
Un système d’engrenage à ondes de contrainte dédié à l’astronomie
En nouant des partenariats avec les meilleurs fabricants nationaux, la compagnie ZWO a développé un système d’engrenage harmonique répondant aux attentes des astrophotographes en matière de précision de guidage (0,5 à 0,8 seconde d’arc).
La valeur des erreurs périodiques (PE) a donc considérablement été réduite. Avant leur sortie d’usine, toutes les montures AM5-N ZWO sont aussi contrôlées et reçoivent une courbe PE exclusive. Elles demeurent donc particulièrement adaptées à l’imagerie astronomique.
ZWO prend soin de mesurer chacune des montures et de lui conférer une courbe PE exclusive avant son départ de l’usine de fabrication. Sur le graphique ci-dessus, l'axe Y fait référence aux erreurs périodiques. Concernant l’axe X, il représente l'angle d'entraînement. L’erreur périodique est contrôlée de manière stable avec une tolérance de ± 10 secondes d'arc.
Pour rappel, le système d’engrenage à ondes de contrainte a été conçu en 1957 par l’américain Walton Musser. Il a notamment été utilisé sur la première station spatiale « Skylab » lancée par la NASA en 1965. Les engrenages à onde de déformation étaient installés sur les mécanismes servant au déploiement de ses panneaux solaires. Ils étaient aussi présents sur la motorisation des roues du rover lunaire.
Les engrenages harmoniques disposent de nombreux avantages que ne possèdent pas les systèmes plus traditionnels (engrenages planétaires ou hélicoïdaux) :
- ils se montrent plus compacts et légers ;
- ils offrent une haute capacité de couple ;
- ils bénéficient d’un rapport de démultiplication élevé ;
- ils éliminent les effets de contrecoup en diminuant significativement les jeux mécaniques ;
- ils présentent un rapport de réduction de 300:11, alors que les systèmes d’engrenages hélicoïdaux ou planétaires n’ont qu’un rapport de 10:1.
Sur le schéma ci-dessus, on peut observer :
- le générateur d’onde de section elliptique qui est connecté à l’arbre d’entrée (en vert) ;
- la couronne flexible (déformable) à denture extérieure qui est reliée à l’arbre de sortie (en rouge) ;
- la couronne extérieure à denture extérieure qui est liée au bâti (en bleu).
Une capacité de charge de 15 à 20 kg
La capacité de charge de la monture AM5-N ZWO avec trépied TC40 en carbone a été évaluée à partir de calculs d’ingénierie précis. Elle supporte ainsi un poids de 15 kg sans contrepoids et de 20 kg avec contrepoids (non inclus). Dans le cas où votre télescope ferait plus de 15 kg, il vous faudra y monter un contrepoids sur une barre d’une longueur maximale de 25 cm.
Nous vous conseillons donc de peser votre instrument d’astronomie (lunette astronomique ou télescope) muni de l’ensemble de ses accessoires (moteur de mise au point, mini lunette guide, caméra couleur refroidie ZWO, etc.) avant de fixer le tout sur la monture.
Sans contrepoids, vous pourrez utiliser les appareils suivants :
- lunette SkyWatcher Esprit 100ED Pro triplet ;
- tube Celestron SC 925 Fastar ;
- tube Celestron SC 925 Edge HD.
Voici quelques instruments compatibles sous réserve de placer un contrepoids sur votre monture AM5-N ZWO :
Un pilotage multidirectionnel avec ou sans fil
La monture AM5-N ZWO avec trépied TC40 en carbone est un dispositif qui facilite le pilotage de votre setup d’astrophotographie. Elle est en effet équipée d’une raquette de commande filaire avec un joystick de contrôle multidirectionnel. Très ergonomique et simple à utiliser, elle vous permettra d’orienter rapidement votre matériel d’astronomie sur l’astre à photographier.
Grâce à sa puissante liaison Wi-Fi, cette monture peut également être pilotée depuis un téléphone portable ou une tablette. Il vous suffira d’y connecter votre instrument ou bien de recourir à un boîtier ASIAIR ZWO qui pourra être directement branché sur le nouveau port DC présent sur la queue d'aronde. Dans ce dernier cas, vous profiterez notamment des fonctions GoTo et Live Preview (« prévisualisation en direct »).
Avec cette nouvelle version, vous pouvez contrôler la monture AM5 Génération 2 en Bluetooth depuis l'application ASCOM. À vous de choisir l'option qui correspond le mieux à vos usages !
Une excellente connectique

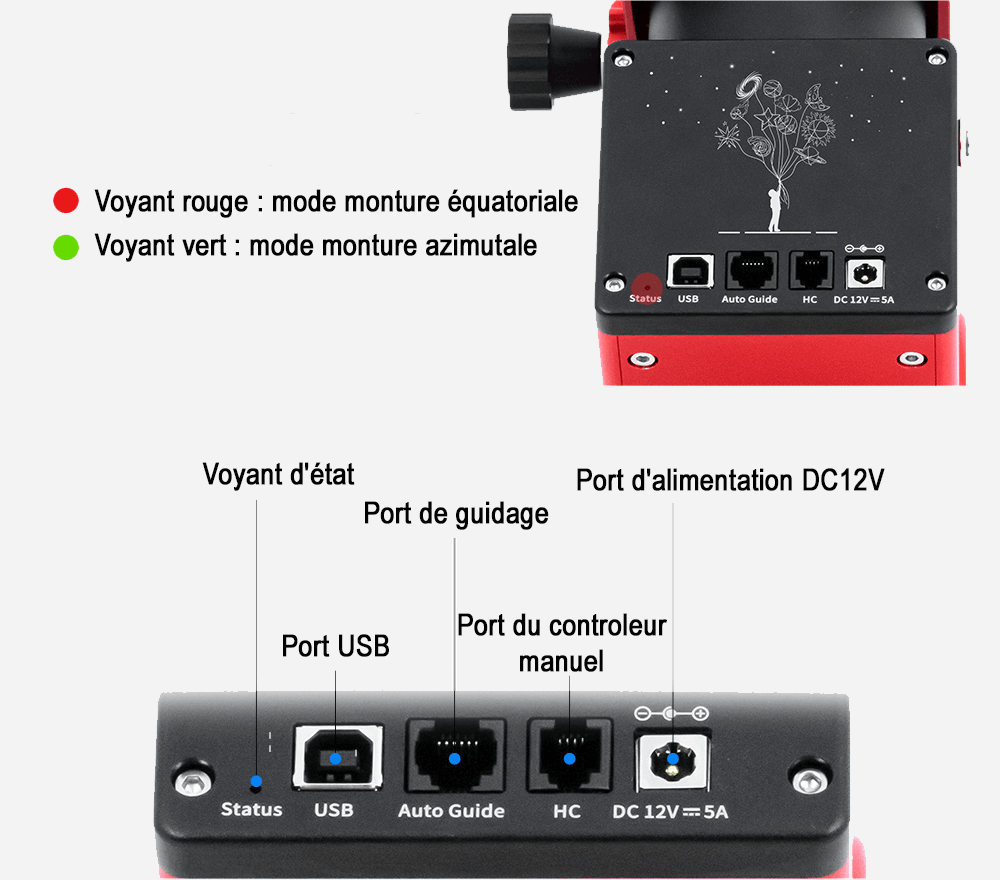

La monture AM5-N ZWO à entraînement harmonique possède de nombreux connecteurs. Elle dispose également d'un bouton Bluetooth et d'un indicateur de statut (rouge ou vert) informant l'utilisateur sur le mode activé (altazimutal ou équatorial).
- Bouton Bluetooth (BT).
- Port USB.
- Port de guidage (Auto Guide).
- Port du contrôleur manuel (HC).
- Port d'alimentation DC 12V/5A.
- Voyant d'état (Status).
- Emplacement de la barre de contrepoids.
Comment régler sa monture AM5-N ZWO avec trépied TC40 en carbone ?
La monture AM5-N ZWO avec trépied TC40 en carbone est l’appareil parfait pour suivre le mouvement d’un objet céleste précisément ou s’adonner à l’astrophotographie. Afin de bénéficier de la meilleure expérience possible, vous devrez réaliser certains réglages. Voici les trois étapes à observer avant de pouvoir explorer le ciel profond.
1. Positionner l’ensemble monture et trépied ZWO parallèlement au sol
Installez votre dispositif de guidage AM5-N ZWO et son trépied parallèlement au sol. Pour vous faciliter la tâche, la compagnie asiatique a intégré un niveau à bulle à l’arrière de la monture.
2. Mettre sa monture équatoriale harmonique en station
Puis, placez en station votre monture équatoriale harmonique ZWO. Pour cela, visez l’étoile Polaire et alignez l’axe polaire du dispositif avec cette dernière. Ce réglage est adapté à des observations réalisées depuis l’hémisphère nord.
3. Régler l’angle de tangage de son instrument
Pour finir, réglez l’angle de tangage de votre appareil. Ajustez d’abord la poignée pour arriver à un angle d’inclinaison compris entre 0 et 60 degrés. Desserrez légèrement la vis hexagonale puis réglez une nouvelle fois la poignée afin d’obtenir un angle situé entre 45 et 90 degrés.
Tableau comparatif présentant les différences entre les modèles AM5 et AM5-N
monture AM5 ZWO | monture AM5-N ZWO | |
Poids de la monture | 5 kg | 5,5 kg |
Capacité de charge (sans contrepoids) | 13 à 20 kg | 15 à 20 kg |
Erreur périodique | ± 20 secondes d'arc | ± 10 secondes d'arc. |
Port USB-C sur la queue d'aronde | Non | Oui |
Sortie DC Power sur la queue d'aronde | Non | Oui |
Bouton Bluetooth permettant un pilotage depuis l'application ASCOM |
Non |
Oui |
Évitement de l'enroulement des câbles durant la rotation de l'axe de déclinaison |
Non |
Oui |
Contenu de la boîte
- un trépied TC40 en carbone ;
- une monture équatoriale harmonique AM5-N ZWO ;
- un sac de lestage « fourre-tout » ;
- un câble USB 2.0 ;
- une raquette de commande équipée d’un joystick ergonomique ;
- un cordon pour raquette de commande d’une longueur de 2 m ;
- deux clés Allen M4 et M6 ;
- une notice de performance ;
- un manuel d’installation rapide ;
- une boîte de transport et de rangement.
Vous envisagez aussi d’investir dans une batterie adaptée à votre setup d’astrophotographie ? Avant de faire votre achat, prenez le temps de lire nos conseils pour bien choisir votre bloc d’alimentation.
Fiche technique
- Marque :
- ZWO
- Monture :
- Monture équatoriale / azimutal
- Queue d'aronde :
- Compatible Vixen et Losmandy
- Type de motorisation :
- Motorisation en AD : Moteur pas à pas type NEMA42 avec réducteur elliptique + courroie synchrone + frein
- Type de motorisation :
- Motorisation en DEC : Moteur pas à pas type NEMA42 avec réducteur elliptique + courroie synchrone
- Précision des pas moteur :
- 0,17 secondes d'arc
- Entraînement :
- Réducteurs elliptiques + courroies synchrones (rapport de transmission de 300:1)
- Vitesse de déplacement possibles :
- 0.5x, 1x, 2x, 4x, 8x, 20x, 60x, 720x, 1440x la vitesse sidérale
- Vitesse de déplacement maximale :
- 6 degrés / seconde
- Port autoguidage :
- fiche compatible ST4
- Erreur périodique native :
- environ 20 secondes d'arc
- Capacité de charge de la monture :
- 15 kg sans contrepoids ; 20 kg avec contrepoids optionnels
- Capacité de charge :
- Capacité de charge du trépied : 50 kg
- Trépied hauteur max :
- 80 cm
- Trépied hauteur mini :
- 47 cm
- Plage de réglage en Latitude :
- 0 à 90 degrés
- Plage de réglage en azimuth :
- Plus ou moins 10 degrés
- Barre de Contrepoids :
- Filetage de la barre de contrepoids optionnelle M12 (option)
- Consommation électrique :
- 12V / 0.386A à l'arrêt - 12V/0.58A en suivi - 12V/1.5A en Goto
- Longueur minimale :
- 50 cm avec les jambes repliés
- Nombre de sections :
- 2
- Diamètre des tubes des jambes :
- 40 mm pour la section supérieur
- Diamètre des tubes des jambes :
- 36 mm pour la section inférieur
- Temps d'utilisation en continu :
- -20°C à +50°C
- Alimentation :
- 12V 3A (fiche d'alimentation DC5.5-2.1)
- Interface :
- Interface de communication : USB / Wi-Fi
- Poids :
- 5,5 Kg
- Poids :
- Poids du trépied : 2.3 kg
Accessoires
Boîtier ASIAIR Plus ZWO 32 GB
Trépied ZWO TC40 carbone pour monture AM5...
Allonge 20 cm pour trépied TC40 ZWO
Barre de contrepoids 23cm pour monture AM5...
Support de chercheur polaire pour monture...
Les clients qui ont acheté ce produit ont également acheté :
Queue d'aronde femelle pour ASIair plus et...
Moteur de mise au point ZWO EAF - version...
Housse de protection Geoptik 120x160cm
Renvoi coudé 2'' Kepler avec miroir...
Câble allume-cigare SkyWatcher - jack 5.5/2.1
Câble d’alimentation mâle / mâle 5.5/2.1...
