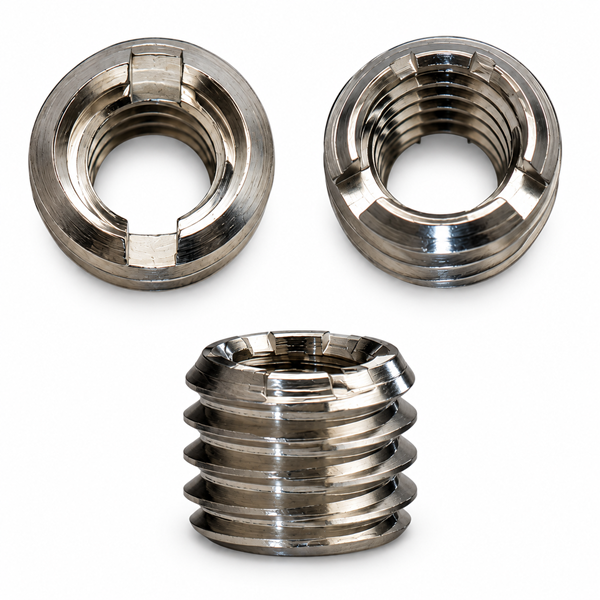

Adaptateur de filetage photo 1/4" vers 3/8" pour trépied et monture

Adaptateur de filetage 1/4" vers 3/8" pour l’astronomie et la photographie

Cette bague adaptatrice de filetage 1/4" vers 3/8" permet de rendre compatibles des équipements utilisant les deux standards de fixation couramment rencontrés en astronomie et en photographie : trépieds, montures, rotules, têtes, platines et différents accessoires.

Très compacte, elle possède un filetage intérieur femelle 1/4"-20 UNC et un filetage extérieur mâle 3/8"-16 UNC. Elle permet ainsi d’adapter facilement deux équipements qui utilisent des filetages différents, sans avoir à remplacer le trépied, la monture ou l’accessoire concerné.

Comment fonctionne l’adaptateur 1/4" – 3/8" ?

La bague peut être utilisée de deux manières selon le type de fixation disponible :

• Sur une vis mâle 1/4" : la bague se visse grâce à son taraudage intérieur 1/4"-20 UNC et fournit alors à l’extérieur une fixation mâle 3/8"-16 UNC.
• Dans un taraudage femelle 3/8" : la bague se visse par son filetage extérieur 3/8"-16 UNC et transforme la fixation disponible en taraudage femelle 1/4"-20 UNC.

Cette conception rend l’adaptateur particulièrement pratique lorsqu’un trépied, une monture, une rotule ou une platine n’utilise pas le même standard de filetage que l’équipement que l’on souhaite installer.

Filetages photo 1/4" et 3/8" : quelles différences ?

Les filetages 1/4" et 3/8" sont deux standards très répandus pour la fixation des équipements photographiques et astronomiques.

Le 1/4"-20 UNC, souvent appelé « filetage photo 1/4" » ou « pas Kodak », possède un diamètre nominal de 6,35 mm et comporte 20 filets par pouce, soit un pas de 1,27 mm. Il est notamment très courant sur les appareils photo, les petites platines et de nombreux accessoires.

Le 3/8"-16 UNC possède quant à lui un diamètre nominal de 9,525 mm et comporte 16 filets par pouce, soit un pas de 1,5875 mm. Ce format est fréquemment rencontré sur les trépieds, rotules, têtes et certaines montures astronomiques.

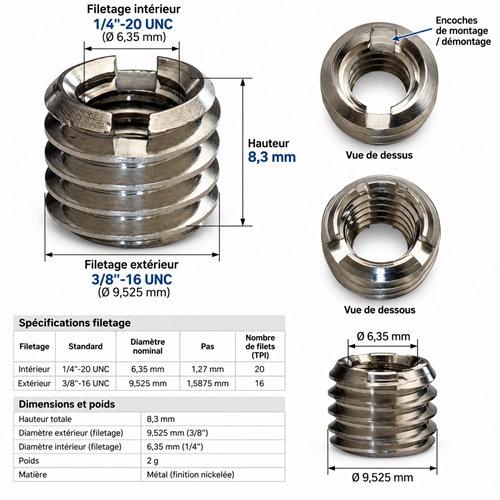

Dimensions et caractéristiques de l’adaptateur

Un petit adaptateur utile pour de nombreux équipements

En astronomie comme en photographie, il est fréquent de rencontrer un équipement doté d’un filetage 1/4" alors que le support disponible utilise du 3/8", ou inversement. Cette bague permet de résoudre simplement ce problème de compatibilité tout en conservant une fixation particulièrement compacte.

Elle peut notamment être utilisée avec des trépieds photo ou astronomiques, rotules, têtes, montures, bases, platines et autres accessoires disposant d’un filetage compatible 1/4"-20 UNC ou 3/8"-16 UNC.

Avec seulement 8,3 mm de hauteur et environ 2 g, l’adaptateur peut facilement rester dans une mallette d’astronomie ou un sac photo afin de disposer immédiatement des deux standards de fixation.

Montage et démontage

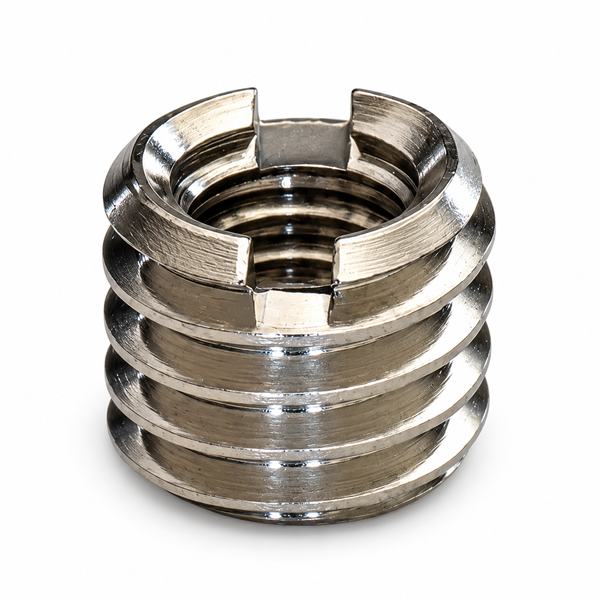

La partie supérieure de la bague comporte des encoches de montage et de démontage. Elles permettent d’obtenir une meilleure prise sur l’adaptateur lorsqu’il doit être vissé ou retiré de son logement.

Conseil : lors du montage, vissez l’adaptateur correctement mais sans serrage excessif. La résistance mécanique de l’ensemble dépend également de la conception, du matériau et de la qualité de la fixation du trépied, de la monture, de la platine ou de l’accessoire sur lequel la bague est installée.
