Monture AM5 ZWO équatoriale et azimutale

ZWO AM5 : Elle est faite pour l’astrophographie grâce à son entraînement harmonique et sa capacité de charge impressionnante qui peut atteindre jusqu’à 20 Kg.
Proposée sans trépied.
ATTENTION : Ne retirez pas le sabot qui permet de fixer l'ASIAIR (en cas de retrait ne remettez pas les vis d'origine sous peine d'endommager l'intérieur de la monture)
Retrait de votre commande
Retrait de votre commande sur RDV dans nos locaux à Baron (33750)
Paiement en 3x ou 4x
En 3x de 100€ à 3000€
En 4x de 100€ à 3000€
Paiement sécurisé
Payez vos achats par CB ou par virement bancaire ou encore avec Apple Pay
Les prix barrés
Les prix barrés correspondent aux prix conseillés catalogue 2022/2023
Monture AM5 harmonique ZWO équatoriale et azimutale
Après avoir capté le marché d’imagerie en astrophoto avec ses caméras planétaires et refroidies pour le ciel profond, son boitier ASIair qui n’est qu’un mini-ordinateur capable de vous permettre de piloter l’intégralité de votre setup et de capturer les objets du ciel profond à distance,. ZWO s’attaque maintenant à l’univers des montures azimutales et équatoriales.
Sa première "Harmonic Equatorial Mount", nommée AM5, affiche des caractéristiques et des performances à faire pâlir les autres équipements similaires actuellement sur le marché.
Regardons l’ensemble de ses points forts :
- Elle se pilote aussi bien en mode azimutal pour réaliser des observations visuelles qu’en mode équatorial pour réaliser de l'imagerie.
- Elle est faite pour l'astrophotographie et pour garantir à son futur possesseur une précision de suivi de haut niveau. A la sortie de l'usine de production, chacune d'elles est contrôlée. Ce contrôle est basé sur la mesure de l'angle d'entraînement et les erreurs périodiques. L'erreur périodique est contrôlée de manière stable dans les 20 secondes d'arc.
- Elle se pilote aussi bien par liaison filaire que par connexion WIFI avec une interface web
- Elle est livrée avec une raquette de commande ergonomique en forme de joystick pour contrôler facilement la motorisation double axe.
- Elle dispose du pointage automatique qui est réalisable par le biais de programmes tiers via un pilote ASCOM ou par le biais de l'application sur Smartphone ou tablette.
- Elle est parfaitement compatible avec le boitier ASIair Plus, le système de mise au point EAF, les roues à filtres (Filtres LRGB optimisés par exemple) et bien sûr les caméras ZWO
- Elle possède une fiche compatible ST4 pour l’autoguidage.
- Elle est équipée de moteurs très performants. Pour l’axe en AD un moteur pas à pas type NEMA42 avec un réducteur elliptique plus une courroie synchrone plus un frein. Pour l’axe en DEC, d’un moteur pas à pas type NEMA42 avec un réducteur elliptique plus une courroie synchrone.
- Elle possède un système de réglage stable de l'altitude offrant la possibilité d’affiner l'azimut et l'élévation pour lui octroyer un alignement polaire précis.
- Elle peut supporter des instruments jusqu'à 20 kg si on l’équipe d’un contrepoids (disponible en option)
- Elle peut supporter des instruments jusqu'à 13 kg quand elle n’est pas équipée de contrepoids.
L’AM5 avec son système d’engrenages harmoniques est équipement très facilement transportable avec son petit gabarit et son poids de seulement 5 kg.

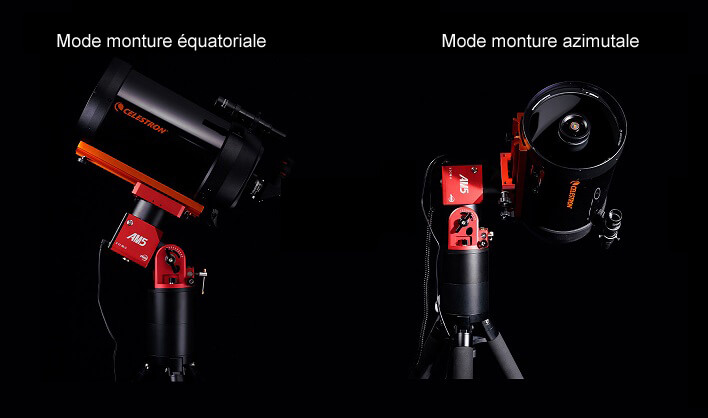

Elle peut être utilisée en version équatoriale pour l'astrophotographie, ou azimutal pour l'observation visuelle ou la photographie lunaire et planétaire. On appréciera tout particulièrement son indicateur d'état qui vous indiquera toujours dans quel mode se trouve la monture :
- Position rouge = équatorial.
- Position vert = azimutal (alt-azimutal).
Le coté nomade de cette monture va intéresser de nombreux astronomes amateurs qui adorent parcourir les spots d’observation loin de la pollution lumineuse des villes. Mais ce qui est encore plus intéressant, c’est que si des astronomes veulent faire une observation avec un instrument plus gros et plus lourd, ils n’auront pas besoin d’avoir une seconde monture. Il leur suffira d’y rajouter la tige et le contrepoids pour la transformer en une monture capable de supporter jusqu’à 20 Kg.
Cette nouvelle Harmonic Equatorial Mount AM5 de ZWO peut être utilisable partout sur Terre, de l'équateur aux pôles.

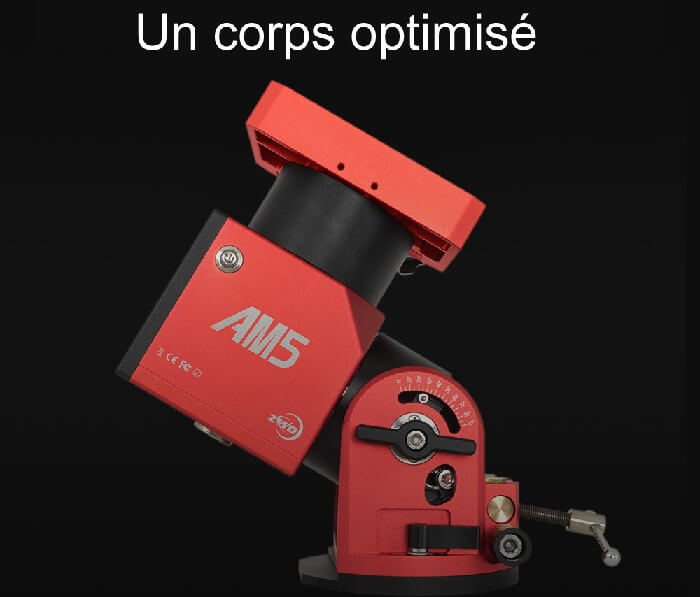

L’AM5 : Un corps optimisé
La structure interne du corps, optimisée avec le réducteur à ondes de contrainte et la courroie synchrone, apporte un contrôle plus précis et un incroyable rapport de réduction de 300:1
Monture équatoriale / azimutale
Méthode de commutation : soit par APP, soit par contrôleur manuel
- Mode équatoriale : Convient pour le suivi et la photographie d'objets
- Mode azimutale : Convient pour l'observation d'objets

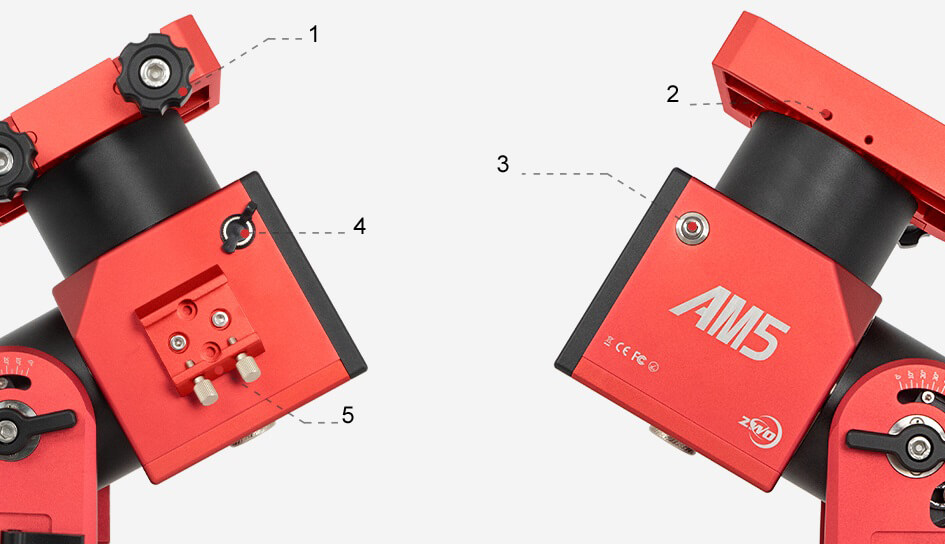

Caractéristiques AM5
- Molette de serrage
- Trou de montage pour chercheur / viseur
- Interrupteur
- DC 12V
- Support chercheur

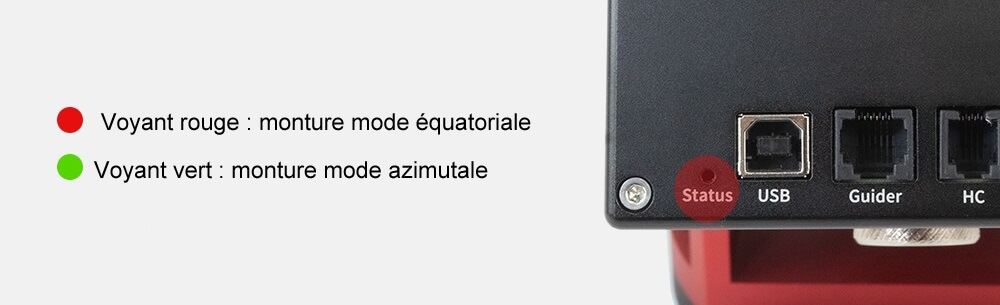

Voyant d'état
- Rouge : Monture mode équatorial
- Vert : Monture mode azimutal

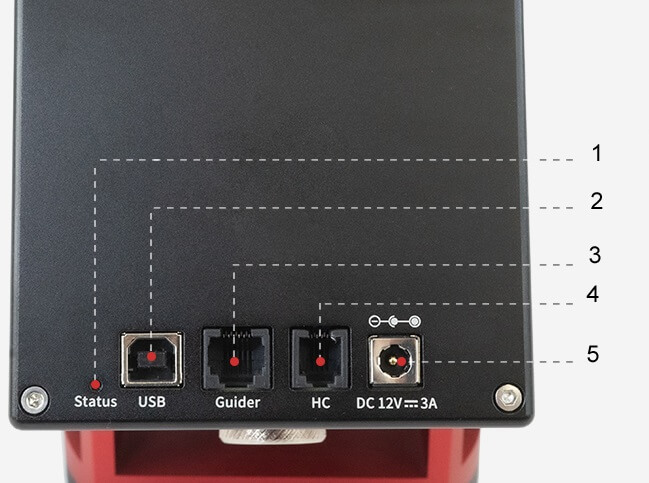

Connecteurs AM5
- Indicateur lumineux
- Port USB
- Port de guidage
- Port du contrôleur manuel
- Port d'alimentation DC 12V

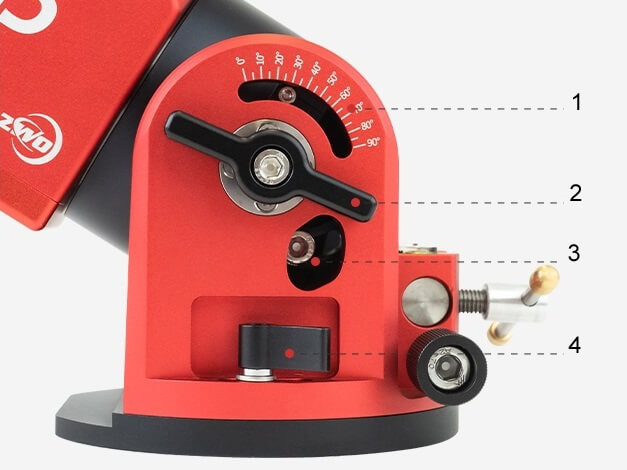

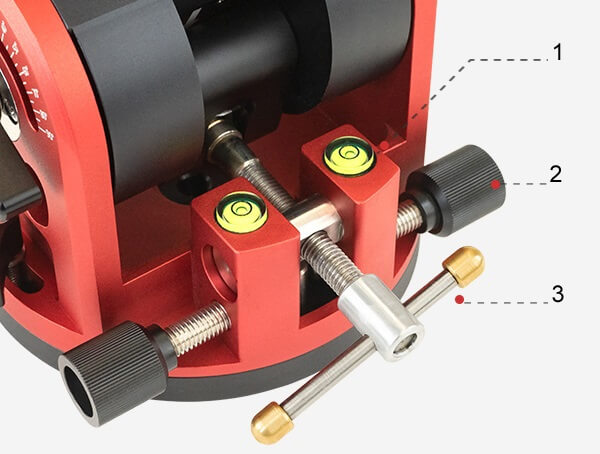

Réglage d’azimut et de latitude AM5
- Niveau à bulle
- Bouton pour régler l'azimut
- Poignée pour régler l'altitude
Réglage d’azimut et de latitude AM5
- Échelle de latitude
- Poignée de réglage pour ajuster l'échelle de latitude
- Vis hexagonale pour changement de vitesse (échelle de latitude)
- Verrouillage d'azimut

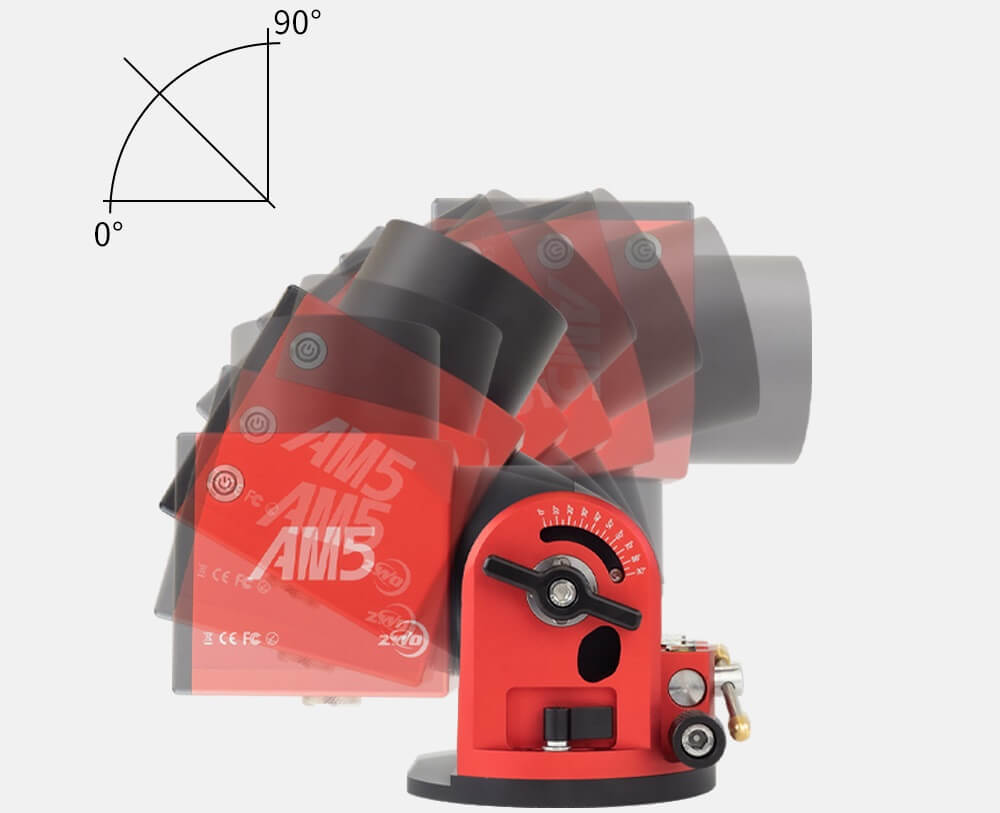

Réglage de l’angle d'inclinaison complet de 0 à 90 degrés
- Réglage 1 : Ajustez la poignée pour obtenir un angle entre 0 et 60 degrés
- Réglage 2 : Desserrez la vis à tête hexagonale puis ajustez la poignée pour obtenir un réglage entre 45 et 90 degrés

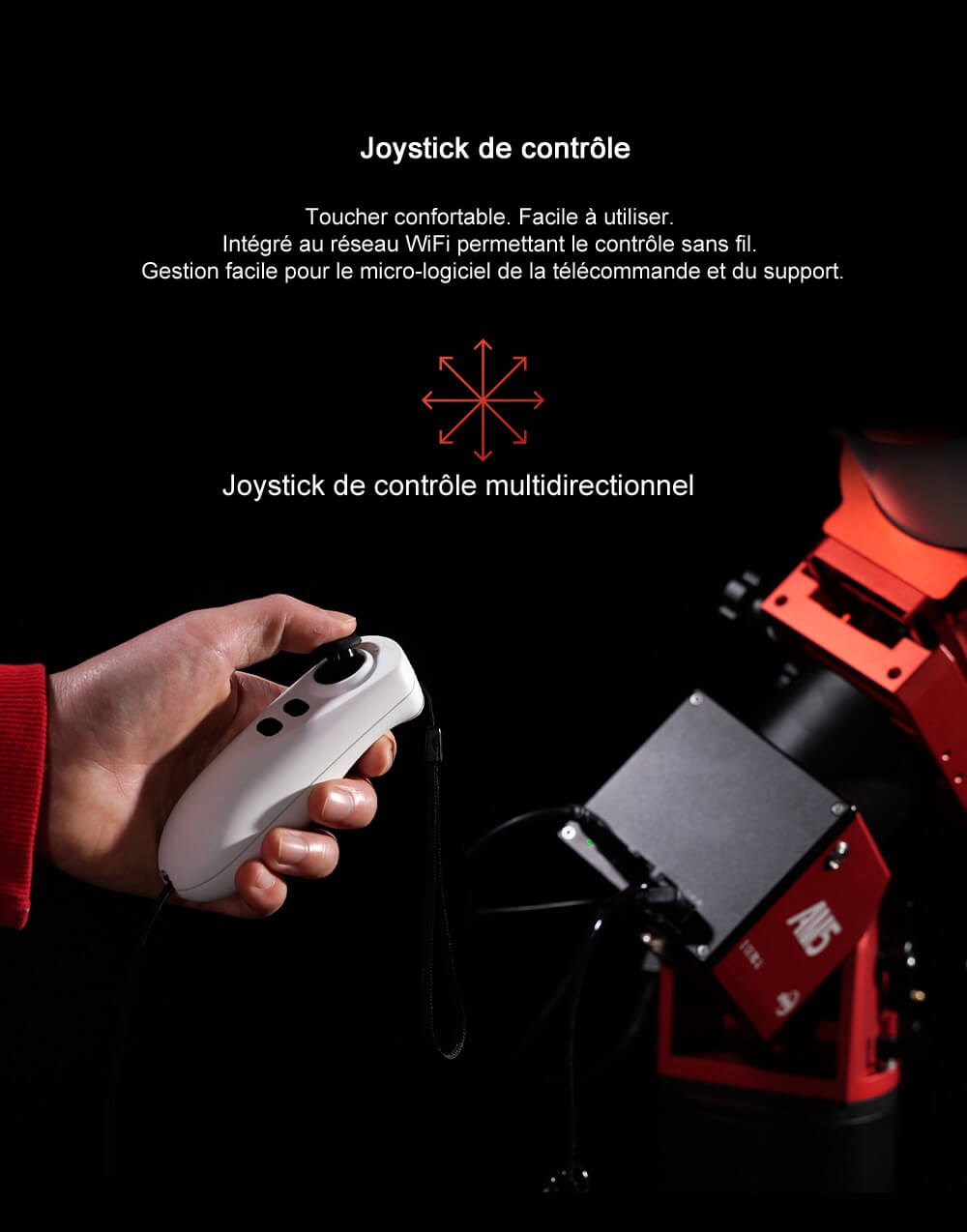

Joystick de contrôle multidirectionnel
- Toucher confortable. Facile à utiliser.
- Intégré au réseau WiFi permettant le contrôle sans fil.
- Gestion facile pour le micro-logiciel (software) de la télécommande et du support.
Capacité de charge : 13Kg - 20Kg
La capacité de charge sans le contrepoids est de 13Kg. Vous passez à 20Kg avec le contrepoids

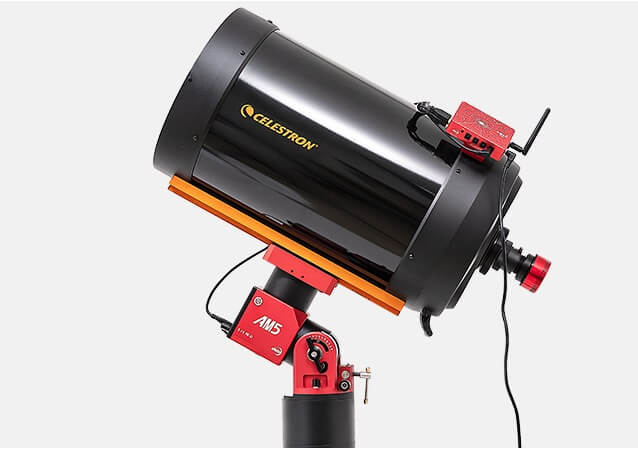

Exemple d’équipement :
- Celestron C11
- ASI air Plus
- ASI482MC
- Poids estimé: 12 kg (Tube)

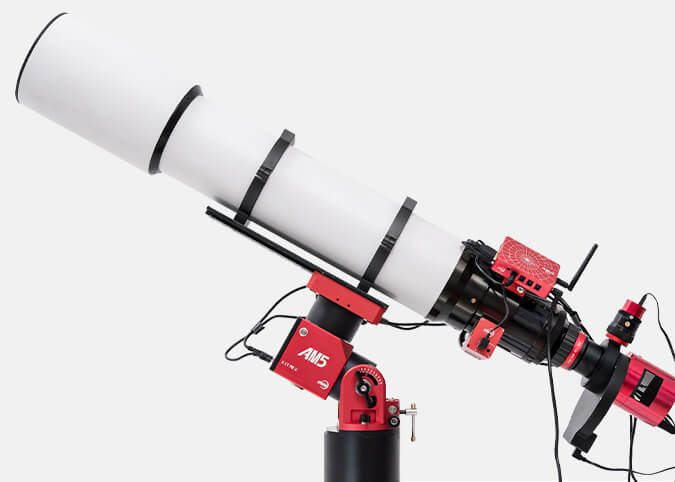

Exemple d’équipement :
- Sky Rover 130APO
- ASI air Plus
- ASI2600MM Pro
- EFW 36 mm
- Poids estimé: 11 kg (Tube)
Selon les calculs d'ingénierie, Il est possible de calculer la capacité de charge maximale de la monture AM5 :
- 13 Kg sans le contre-poids.
- 20 Kg avec le contre-poids.
Le contre-poids supporté doit être fixé sur une barre de contre-poids d'une longueur maximale de 25 cm.

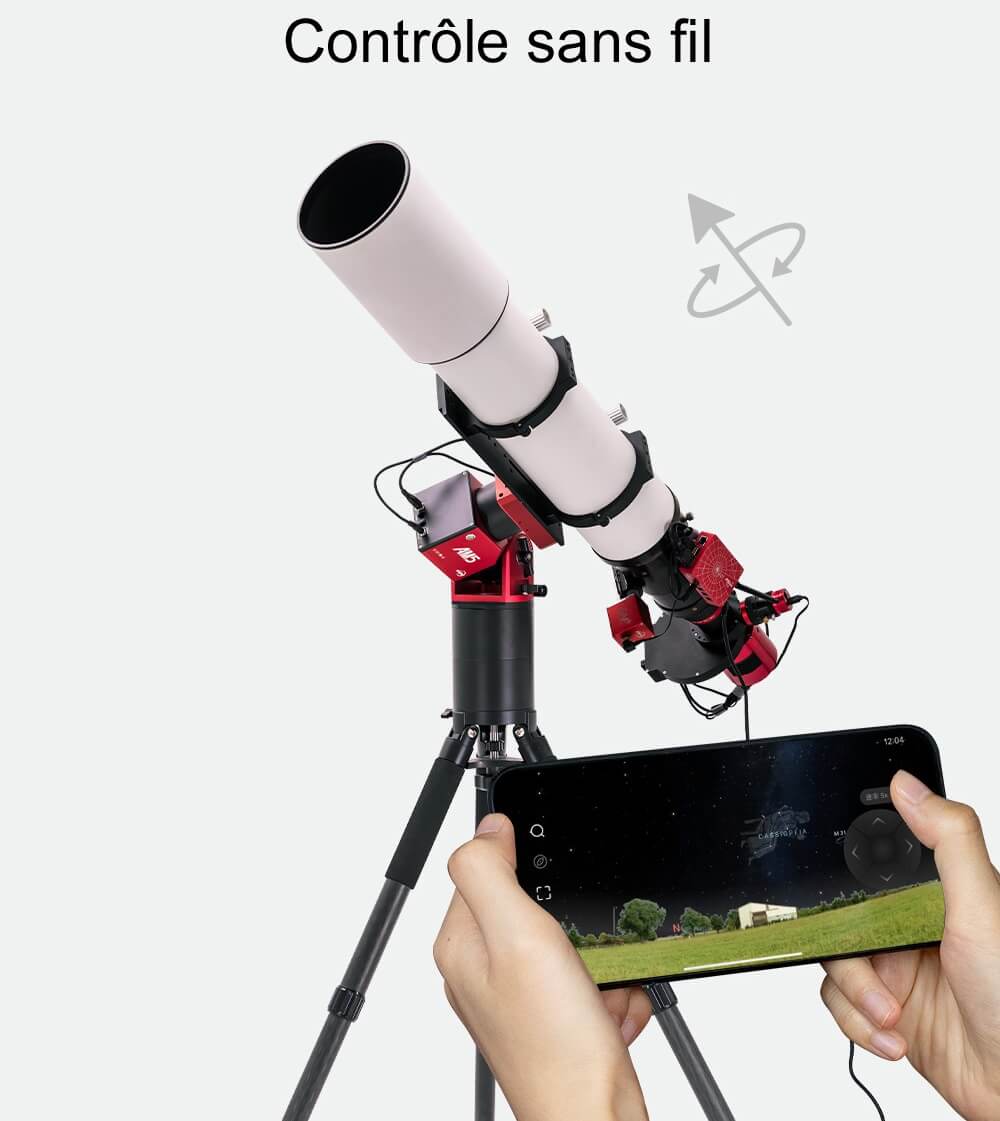

Contrôle sans fil
GoTo, Live Preview et de nombreuses fonctions intéressantes peuvent toutes être réalisées avec vos téléphones
Engrenage à ondes de contrainte dédié à l'astronomie
Grace à des partenaires nationaux, ZWO a conjointement développé le système d'engrenage à ondes de contrainte pour réponde aux attentes des astrophotographes en termes de précision de guidage. Ainsi, la valeur des erreurs périodiques a considérablement été réduite. De plus, vous bénéficiez d’une douceur accrue de l’engrenage et d’un couple élevé. En effet, cette amélioration vous permet maintenant d’avoir une précision de guidage de 0,5 à 0,8 secondes d'arc. La monture ZWO AM5 est donc tout particulièrement adaptée à l’imagerie astronomique.
Ce type de système d'engrenage mécanique a été conçu en 1957 par Walton Musser. Il a été tout particulièrement utilisé sur la première station spatiale « Skylab » lancée par la NASA en 1965. Les engrenages à onde de déformation étaient installés sur les mécanismes pour le déploiement des panneaux solaires. Ils étaient aussi présents sur la motorisation des roues du rover lunaire.
Ce système d'engrenage mécanique à ondes de contrainte offre certains avantages par rapport aux systèmes d'engrenages plus traditionnels comme par exemple les engrenages planétaires ou encore les engrenages hélicoïdaux :
- Ils sont plus compacts et plus légers
- Ils offrent une capacité de couple élevée
- Ils offrent un rapport de démultiplication élevée
- Ils éliminent les effets de contrecoup en réduisant significativement les jeux mécaniques.
- Ils offrent un rapport de réduction de 300:1, alors que les systèmes d’engrenages planétaires ou un train épicycloïdal offrent un rapport de réduction de 10:1.
Schématisation d’un engrenage à onde de déformation harmonique (Harmonic Drive)
- Le générateur d'onde, de section elliptique, lié à l'arbre d'entrée est représenté par la couleur verte (L’image ne montre pas l’arbre d'entrée)
- La couronne déformable (flexible) à denture extérieure, liée à l'arbre de sortie est représentée par la couleur rouge (L’image ne montre pas l’arbre de sortie)
- La couronne extérieure, à denture intérieure, liée au bâti est représentée par la couleur en bleu (L’image ne montre pas le bâti)
La courbe PE de chaque monture a été mesurée
Performances garanties

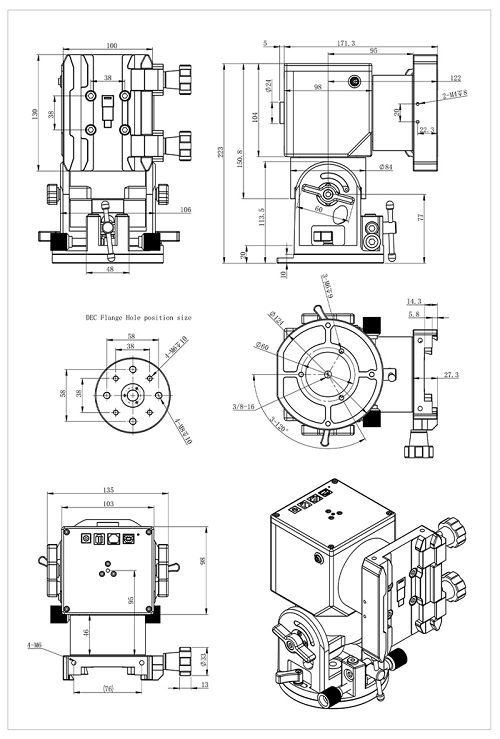

Schéma, dimensions et cotes de la monture AM5 ZWO
Contenu de la livraison :
- 1 monture ZWO AM5 sans trépied
- 1 raquette de commande à joystick
- 1 cordon pour raquette de commande
Fiche technique
- Marque :
- ZWO
- Monture :
- Equatoriale / azimutale
- Queue d'aronde :
- Compatible Vixen et Losmandy
- Type de motorisation :
- Motorisation en DEC : Système pas à pas - NEMA42 avec réducteur elliptique + courroie synchrone
- Type de motorisation :
- Motorisation en AD : Système pas à pas - NEMA42 avec réducteur elliptique + courroie synchrone + frein
- Précision des pas moteur :
- 0,17 secondes d'arc
- Entraînement :
- Réducteurs elliptiques + courroies synchrones (rapport de transmission de 300:1)
- Vitesse de déplacement possibles :
- 0.5x, 1x, 2x, 4x, 8x, 20x, 60x, 720x, 1440x la vitesse sidérale
- Vitesse de déplacement maximale :
- 6 degrés / seconde
- Port autoguidage :
- fiche compatible ST4
- Erreur périodique native :
- environ 20 secondes d'arc
- Capacité de charge de la monture :
- 13 kg sans contre-poids. 20 kg avec contrepoids optionnels
- Plage de réglage en Latitude :
- 0 à 90 degrés
- Plage de réglage en azimuth :
- Plus ou moins 10 degrés
- Barre de Contrepoids :
- Filetage de la barre de contrepoids optionnelle M12 (option)
- Consommation électrique :
- 12V / 0.386A à l'arrêt - 12V/0.58A en suivi - 12V/1.5A en Goto
- Temps d'utilisation en continu :
- -20°C à +50°C
- Alimentation :
- 12V 3A (fiche d'alimentation DC5.5-2.1)
- Interface :
- Interface de communication : USB / Wi-Fi
- Poids :
- 5 Kg
Accessoires


Boîtier ASIAIR Plus ZWO 32 Go

Trépied ZWO TC40 carbone pour monture AM5...

Allonge 7 cm pour trépied TC40 ZWO

Allonge 20 cm pour trépied TC40 ZWO

Barre de contrepoids 23cm pour monture AM5...
