Guide OAG : bien choisir son diviseur optique pour l'astrophotographie

Le diviseur optique (OAG) est un accessoire essentiel pour les astrophotographes qui souhaitent un guidage précis sans recourir à un instrument de guidage séparé. Il utilise la même lumière que la caméra principale pour le guidage, garantissant un suivi plus exact et réduisant la flexion mécanique dans votre montage.

1. Qu’est-ce qu’un OAG ?

Un OAG (Off-Axis Guider) est un petit prisme intégré dans le train optique. Il dévie une fraction du faisceau lumineux vers une caméra de guidage.

• Guidage précis sur toutes les focales
• Réduction de la flexion mécanique
• Configuration compacte et légère

2. OAG ou lunette guide : quelle différence ?

En résumé, l’OAG est plus précis et recommandé pour les focales longues et setups légers, tandis qu’une lunette guide est plus simple pour débuter.

3. Fonctionnement d’un OAG

Le prisme du OAG capte une fraction de la lumière avant la caméra principale et la redirige vers la caméra de guidage. Cette dernière analyse le mouvement des étoiles et envoie les corrections à la monture pour un suivi très précis.

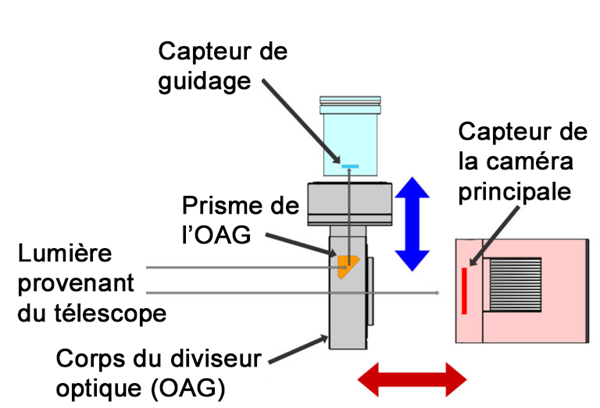

Exemple de montage OAG : fraction de lumière redirigée vers la caméra de guidage.

4. Types d’OAG

ZWO OAG standard

Diviseur optique ZWO OAG-L avec prisme...

237 https://www.loisirsplaisirs.com/accessoires-cameras-zwo/4976-diviseur-optique-zwo-oag-l-prisme-12x12mm-0748305559723.html déc. 23, 2026
250,00 € 237,00 €

<h2>Diviseur optique OAG-L ZWO pour caméra ASI2600, 6200 et  2400</h2> <p>Le diviseur optique OAG-L ZWO est une bague qui vient se placer au niveau de votre porte oculaire. Il est équipé d’un prisme qui va prélever une partie de la lumière et la rediriger vers la caméra servant au guidage. Le reste de la lumière continuera son chemin à travers le diviseur optique en direction de la caméra principale ou tout autre accessoire d’imagerie tel qu’un appareil photo reflex qui capturera les images qui seront utilisées pour la photo finale.</p> <p>Avec un prisme assez large de 12 X 12 mm, il sera assez aisé de capter une étoile qui servira de guide. Le prisme prélèvera une partie de la lumière pour la rediriger vers la caméra guide sans gêner le champ de votre caméra ou d’un autre appareil d’imagerie.</p> <p>Pour l’autoguidage, l’utilisation du diviseur optique ZWO est une solution simple, efficace et peu onéreuse. En effet, si vous n’utilisez pas un diviseur optique, vous devrez installer votre caméra de guidage sur un deuxième instrument monté en parallèle sur votre télescope ou sur votre lunette astronomique principale.</p> <p>Pour configurer correctement votre montage et atteindre un backfocus exact de 55 mm avec l’ASI2600, consultez notre <a href="https://www.loisirsplaisirs.com/content/61-guide-asi2600-4-methodes-expertes-pour-obtenir-exactement-55-mm-de-backfocus"> guide ASI2600 : 4 méthodes expertes pour obtenir exactement 55 mm de backfocus</a>.</p> <p> </p> <p><span style="color: #d0121a;"><strong>Attention : L'OAG-L n'est compatible qu'avec les roues à filtres ZWO : 7x36 v2, 5x50 et 7x50</strong></span></p> <p> </p> <p><strong>Le diviseur optique OAG-L ZWO comprend :</strong></p> <ul style="list-style-type: disc;"> <li>1 Diviseur optique ZWO.</li> <li>1 Bague de tilt M48 (5mm d'épaisseur).</li> </ul> <p> </p> <p><strong>Dessin technique :</strong></p> <p><img src="https://www.loisirsplaisirs.com/img/cms/ZWO/OAG-L/OAG-L-dessin-technique.jpg" alt="dimensions OAG-L" width="500" height="280" /></p> <p> </p> <p><strong>Exemple de configuration :</strong></p> <p><strong><img src="https://www.loisirsplaisirs.com/img/cms/ZWO/OAG-L/OAG-L-configuration.jpg" alt="Configuration OAG-L" width="500" height="409" /></strong></p> <p><strong> </strong></p> <p><strong><img src="https://www.loisirsplaisirs.com/img/cms/ZWO/OAG-L/configuration-OAG-L.jpg" alt="OAG-L configuration de montage" width="500" height="412" /></strong></p> ZWOAG-L 0748305559723

Ajouter au panier Plus

Prisme 8×8 mm, compatible caméras ZWO ASI.

• Montage avec adaptateurs M42 et M48
• Pratique pour petites caméras et setups simples

ZWO OAG-L

Diviseur optique ZWO OAG-L avec prisme...

237 https://www.loisirsplaisirs.com/accessoires-cameras-zwo/4976-diviseur-optique-zwo-oag-l-prisme-12x12mm-0748305559723.html déc. 23, 2026
250,00 € 237,00 €

<h2>Diviseur optique OAG-L ZWO pour caméra ASI2600, 6200 et  2400</h2> <p>Le diviseur optique OAG-L ZWO est une bague qui vient se placer au niveau de votre porte oculaire. Il est équipé d’un prisme qui va prélever une partie de la lumière et la rediriger vers la caméra servant au guidage. Le reste de la lumière continuera son chemin à travers le diviseur optique en direction de la caméra principale ou tout autre accessoire d’imagerie tel qu’un appareil photo reflex qui capturera les images qui seront utilisées pour la photo finale.</p> <p>Avec un prisme assez large de 12 X 12 mm, il sera assez aisé de capter une étoile qui servira de guide. Le prisme prélèvera une partie de la lumière pour la rediriger vers la caméra guide sans gêner le champ de votre caméra ou d’un autre appareil d’imagerie.</p> <p>Pour l’autoguidage, l’utilisation du diviseur optique ZWO est une solution simple, efficace et peu onéreuse. En effet, si vous n’utilisez pas un diviseur optique, vous devrez installer votre caméra de guidage sur un deuxième instrument monté en parallèle sur votre télescope ou sur votre lunette astronomique principale.</p> <p>Pour configurer correctement votre montage et atteindre un backfocus exact de 55 mm avec l’ASI2600, consultez notre <a href="https://www.loisirsplaisirs.com/content/61-guide-asi2600-4-methodes-expertes-pour-obtenir-exactement-55-mm-de-backfocus"> guide ASI2600 : 4 méthodes expertes pour obtenir exactement 55 mm de backfocus</a>.</p> <p> </p> <p><span style="color: #d0121a;"><strong>Attention : L'OAG-L n'est compatible qu'avec les roues à filtres ZWO : 7x36 v2, 5x50 et 7x50</strong></span></p> <p> </p> <p><strong>Le diviseur optique OAG-L ZWO comprend :</strong></p> <ul style="list-style-type: disc;"> <li>1 Diviseur optique ZWO.</li> <li>1 Bague de tilt M48 (5mm d'épaisseur).</li> </ul> <p> </p> <p><strong>Dessin technique :</strong></p> <p><img src="https://www.loisirsplaisirs.com/img/cms/ZWO/OAG-L/OAG-L-dessin-technique.jpg" alt="dimensions OAG-L" width="500" height="280" /></p> <p> </p> <p><strong>Exemple de configuration :</strong></p> <p><strong><img src="https://www.loisirsplaisirs.com/img/cms/ZWO/OAG-L/OAG-L-configuration.jpg" alt="Configuration OAG-L" width="500" height="409" /></strong></p> <p><strong> </strong></p> <p><strong><img src="https://www.loisirsplaisirs.com/img/cms/ZWO/OAG-L/configuration-OAG-L.jpg" alt="OAG-L configuration de montage" width="500" height="412" /></strong></p> ZWOAG-L 0748305559723

Ajouter au panier Plus

Prisme 12×12 mm pour capteurs APS-C et plein format.

• Compatible roues à filtres 2" ou 7×36 mm
• Idéal pour caméras ASI2600, ASI6200
• Champ plus large pour faciliter la capture des étoiles guide

5. Comment choisir son OAG

• Taille du prisme : Plus le prisme est grand, plus il est facile de trouver une étoile guide, surtout avec roue ou tiroir à filtres.
• Caméra principale : Pour ASI2600 ou ASI6200, privilégiez OAG-L. Pour les caméras plus petites, OAG standard suffit.
• Backfocus : Vérifiez l’espace nécessaire pour intégrer l’OAG avec votre caméra et accessoires.

6. Avantages et inconvénients

Avantages

• Pas de guide scope séparé → gain de poids
• Moins de flexion mécanique → guidage précis
• Guidage via le même chemin optique que la caméra principale
• Installation compacte et intégrée

Inconvénients

• Champ de guidage réduit → étoile guide parfois difficile à trouver
• Réglage plus technique qu’une lunette guide

7. Utilisation pratique

• Astrophotographie longue exposition
• Instruments à longue focale (Newton, RC, SCT)
• Montages avec roues ou tiroirs à filtres nécessitant un backfocus précis

FAQ — Questions fréquentes

Est-ce qu’un OAG remplace toujours une lunette guide ?

Oui, mais cela dépend de votre configuration. L’OAG est intégré dans le train optique et réduit la flexion mécanique, offrant un guidage très précis sur des longues focales. Cependant, un guide scope peut rester plus simple pour trouver des étoiles guide, surtout sur des setups lumineux ou pour débutants. Pour les caméras APS-C ou plein format, privilégiez l’OAG-L pour un prisme plus large et un champ d’étoiles guide plus facile à utiliser.

Quel OAG choisir pour une caméra APS-C ?

L’OAG-L est recommandé pour les capteurs plus grands, car son prisme 12×12 mm capture plus de lumière et facilite le guidage. Pour des caméras plus petites, un OAG standard peut suffire, mais il faudra vérifier la compatibilité avec la roue à filtres et le backfocus global.

L’OAG impacte-t-il le backfocus ?

Oui, il doit être intégré dans le calcul de la distance optique de votre montage final. Pour un montage avec caméra ASI2600, roue à filtres et correcteur, il est essentiel de suivre un guide pratique pour obtenir exactement 55 mm de backfocus et éviter tout vignettage.

Conclusion

Le diviseur optique (OAG) est une solution compacte, efficace et précise pour l’autoguidage, particulièrement adapté aux instruments à longue focale et aux caméras APS-C ou plein format. Les modèles ZWO OAG et OAG-L offrent compatibilité et performance, tout en optimisant le backfocus pour un guidage parfait.

Pour plus de détails sur le backfocus et les configurations optimales avec votre caméra ASI2600, consultez notre guide ASI2600 : 4 méthodes expertes pour obtenir exactement 55 mm de backfocus.
