Obtenir précisément 55 mm de backfocus avec une caméra ZWO ASI2600 est une étape déterminante pour réussir ses images en astrophotographie. Entre les roues à filtres, les OAG, les filetages M42 ou M48 et les bagues d’extension, de nombreuses configurations existent… mais toutes ne sont pas optimisées.
Cette fiche pratique Loisirs Plaisirs a été conçue pour centraliser, expliquer et fiabiliser les montages réellement efficaces, afin d’aider les astrophotographes à exploiter pleinement leur matériel ZWO, sans tâtonnement ni perte de temps.
👉 À lire également : Comment choisir une roue à filtres en astrophotographie | Guide OAG : bien choisir son diviseur optique
Pourquoi le backfocus est-il crucial avec l’ASI2600 ?
Le backfocus correspond à la distance optique exacte entre le capteur de la caméra et le dernier élément optique du train (correcteur de champ, réducteur ou lunette). Pour la majorité des correcteurs modernes, cette distance cible est de 55 mm.
Un backfocus mal ajusté entraîne :
- Des étoiles étirées ou triangulaires en bord de champ
- Une correction de champ incomplète
- Une perte de piqué global sur les images
- Des difficultés de collimation et de mise au point
L’ASI2600 dispose d’un tirage mécanique précis, mais seule la somme exacte de tous les accessoires permet d’atteindre la valeur finale correcte.
À qui s’adresse ce guide ASI2600 ?
- Astrophotographes utilisant une ZWO ASI2600MC ou ASI2600MM
- Utilisateurs de correcteurs ou réducteurs à 55 mm
- Configurations avec roue à filtres, OAG ou tiroir à filtres
- Utilisateurs souhaitant un train optique propre, cohérent et évolutif

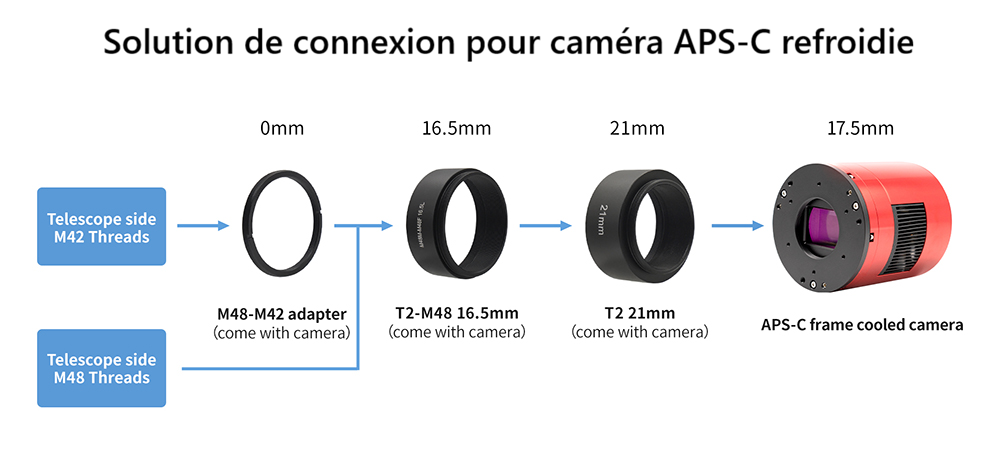

Méthode 1 : Montage simple sans roue à filtres
Cette solution s’adresse aux setups simples, sans roue à filtres motorisée.
- Montage par bagues d’extension uniquement
- Compatible jusqu’à environ f/4,8
- Possibilité d’ajouter un OAG selon le filetage
Conseil Loisirs Plaisirs : privilégiez le M48 pour éviter tout vignettage sur capteur APS‑C.

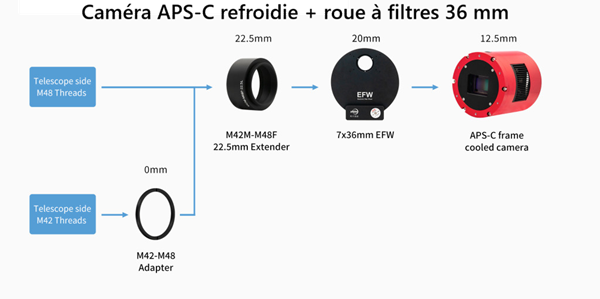

Méthode 2 : ASI2600 avec roue à filtres ZWO 36 mm

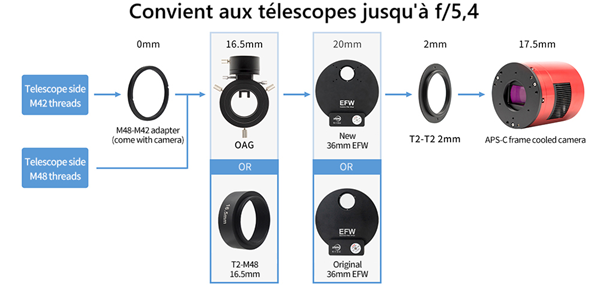

Option A : roue à filtres 36 mm + OAG standard
Cette configuration repose sur la roue à filtres ZWO 36 mm, une solution éprouvée pour les montages ASI2600 avec diviseur optique, permettant d’atteindre un backfocus précis de 55 mm.
- Backfocus mécanique ≈ 56 mm
- Compatible jusqu’à f/5,4
- Adaptateurs généralement fournis
<

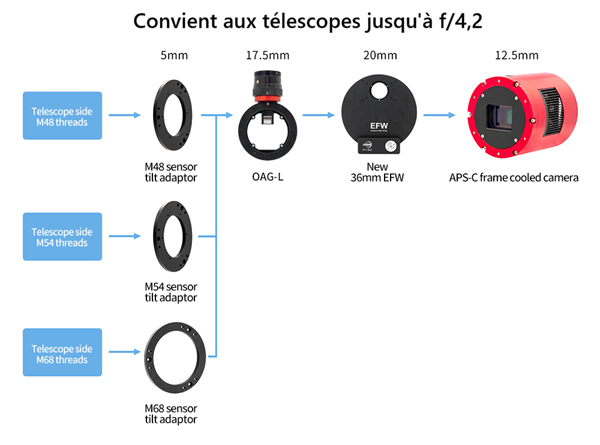

Option B : roue à filtres 36 mm + OAG-L
Cette configuration utilise le OAG-L ZWO, un diviseur optique élargi conçu pour optimiser le guidage sur les caméras APS-C comme l’ASI2600.
- Champ de guidage élargi
- Compatible jusqu’à f/4,2
- Nécessite le retrait de l’adaptateur de tilt M42

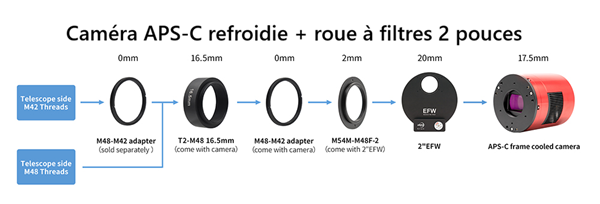

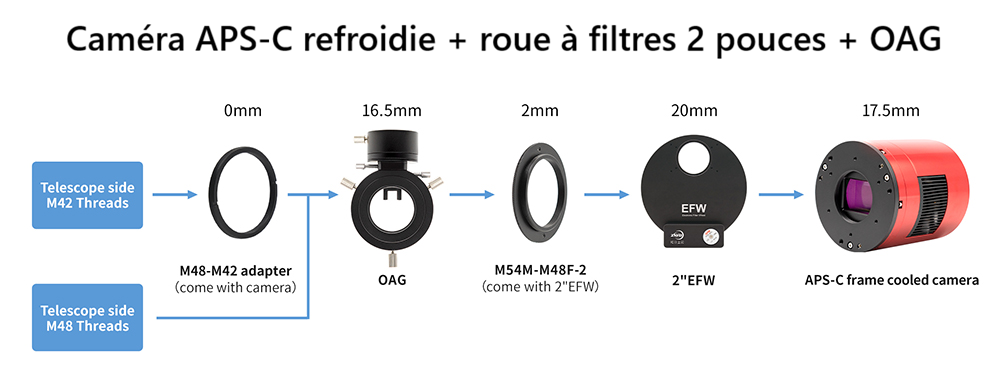

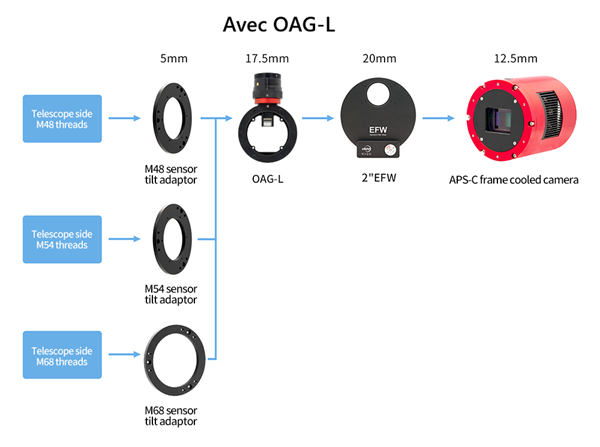

Méthode 3 : ASI2600 avec roue à filtres ZWO 2 pouces
- Backfocus obtenu ≈ 56 mm
- Compatible OAG standard ou OAG‑L
- Idéal pour configurations haut de gamme

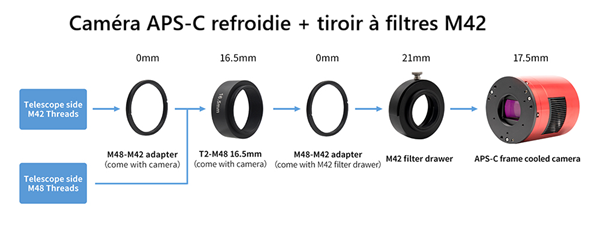

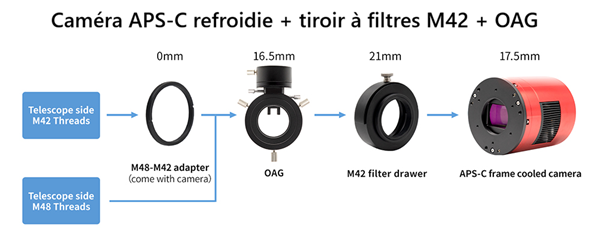

Méthode 4 : ASI2600 avec tiroir à filtres 2 pouces
- Montage plus compact
- Changement manuel des filtres
- Très apprécié en configuration nomade
Tableau récapitulatif des montages ASI2600 (55 mm)
| Configuration | Accessoires | Backfocus obtenu | Compatibilité |
|---|---|---|---|
| Montage simple | Bagues seules | 55 mm | ≤ f/4,8 |
| EFW 36 mm + OAG | OAG standard | 56 mm | ≤ f/5,4 |
| EFW 36 mm + OAG‑L | OAG‑L | 55–56 mm | ≤ f/4,2 |
| EFW 2 pouces | OAG / OAG‑L | 56 mm | APS‑C optimisé |
| Tiroir à filtres | Manuel | 55 mm | Nomade / simple |
FAQ – ASI2600, backfocus et montages optiques
Comment calculer précisément le backfocus total de mon montage ASI2600 ?
Le calcul du backfocus consiste à additionner toutes les longueurs mécaniques des éléments situés entre le capteur de la caméra et le correcteur ou réducteur de champ : caméra, roue à filtres, OAG, tiroir à filtres, bagues d’extension. Le total doit correspondre à la valeur recommandée par le fabricant, généralement 55 mm.
Pourquoi certains montages ASI2600 indiquent 56 mm au lieu de 55 mm ?
Cette différence est liée à l’épaisseur optique des filtres. Un filtre introduit un léger décalage du plan focal. Certains montages mécaniques compensent déjà cet effet, ce qui explique une valeur légèrement supérieure sans dégradation de la qualité d’image.
Le backfocus change-t-il si j’utilise un réducteur de focale ?
Oui. Chaque réducteur ou correcteur possède sa propre distance de backfocus optimale. Il est impératif de respecter la valeur indiquée par le fabricant, même si elle diffère des 55 mm standards.
Quel filetage est recommandé avec une caméra ASI2600 : M42 ou M48 ?
Le filetage M48 est fortement recommandé pour l’ASI2600, notamment avec un capteur APS-C. Il permet de limiter le vignettage et d’obtenir une meilleure illumination du champ, en particulier avec des optiques rapides.
Un OAG est-il indispensable avec l’ASI2600 en astrophotographie ?
L’OAG n’est pas obligatoire, mais il est vivement conseillé pour l’imagerie longue pose. Il permet un guidage plus précis et évite les flexions différentielles souvent rencontrées avec un chercheur guide classique.
Puis-je mélanger des accessoires ZWO avec des adaptateurs d’autres marques ?
Oui, à condition de maîtriser précisément les longueurs mécaniques et les filetages utilisés. Toute erreur de quelques millimètres peut impacter la correction de champ et la qualité des étoiles.
Quels sont les erreurs les plus fréquentes dans le calcul du backfocus ?
Les erreurs courantes incluent l’oubli de l’épaisseur des filtres, l’empilement excessif de bagues, l’utilisation de filetages trop étroits et le non-respect des tolérances indiquées par le fabricant du correcteur.
Le backfocus a-t-il une tolérance ou doit-il être exactement de 55 mm ?
La plupart des correcteurs acceptent une tolérance de ±1 mm. Cependant, plus l’optique est rapide, plus le respect précis du backfocus devient critique pour conserver des étoiles ponctuelles sur tout le champ.
Pourquoi le backfocus est-il encore plus important avec un capteur APS-C ?
Un capteur APS-C exploite une surface plus large du champ corrigé. Toute erreur de backfocus devient alors visible en bord de champ sous forme de déformations d’étoiles ou de perte de netteté.
…
