Tête fluide TH10 ZWO pour Seestar

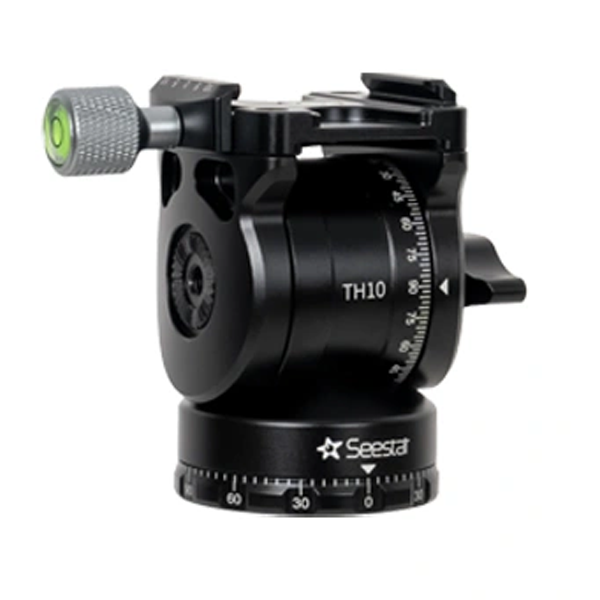

Rotule Fluide ZWO TH10 pour Seestar : Un support de précision pour l'astrophotographie

La rotule fluide ZWO TH10 est spécialement conçue pour optimiser l'utilisation des télescopes intelligents Seestar S50 et S30 en mode équatorial, permettant ainsi d'augmenter les temps de pose et d'obtenir des images astronomiques de haute qualité. Sa fabrication soignée et sa conception ergonomique en font également un excellent choix pour la photographie traditionnelle.

Une conception robuste et compacte

Fabriquée en alliage d'aluminium usiné CNC, la rotule TH10 allie légèreté (seulement 411 g) et durabilité. Sa hauteur compacte de 84 mm et son diamètre de base de 50 mm la rendent facile à transporter et à installer sur la plupart des trépieds.

Mouvement fluide et contrôle précis

Le système d'amortissement hydraulique de la TH10 assure un mouvement d'une fluidité exceptionnelle, facilitant l'alignement polaire et le réglage précis de l'angle de prise de vue. Cette caractéristique est particulièrement appréciable pour l'astrophotographie, où la stabilité et la précision sont essentielles. Les réglages de panoramique (360°) et d'inclinaison (180°) offrent une grande flexibilité pour cadrer vos sujets.

Compatibilité étendue

La rotule TH10 est équipée d'une vis standard 1/4″, la rendant compatible avec la plupart des appareils photo reflex, hybrides, caméscopes et longues-vues. Un adaptateur pour vis 3/8″ est également inclus, optimisant son utilisation avec la série Seestar. La base de la rotule est dotée d'un filetage femelle 3/8″, assurant sa compatibilité avec la majorité des trépieds et monopodes du marché. Sa capacité de charge de 5 kg permet de supporter un équipement photo conséquent.

Caractéristiques principales

• Conçue pour les télescopes Seestar en mode équatorial
• Construction robuste en alliage d'aluminium usiné CNC
• Système d'amortissement hydraulique pour un mouvement fluide et précis
• Réglage panoramique à 360° et inclinaison de -90° à 90°
• Capacité de charge de 5 kg
• Compacte et légère (411 g)
• Compatible avec la plupart des appareils photo et trépieds

Note importante : Lors de l'utilisation du trépied TC20 fourni avec le Seestar S50, la rotule peut heurter le pied du trépied sous certains angles. Par conséquent, cette combinaison n'est pas recommandée dans les régions situées à moins de 15° de latitude.

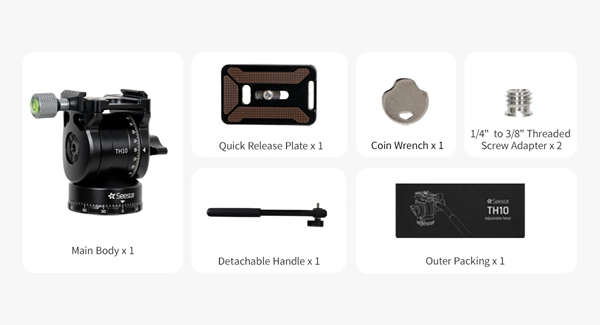

Contenu de la livraison :

Montage de la rotule ZWO TH10 avec le trépied TC20 ou autre compatible (filetage pas Kodak)

Important : Si vous vous trouvez dans une région située à moins de 15° de latitude, cette installation n'est pas recommandée car l'équipement pourrait heurter le trépied.

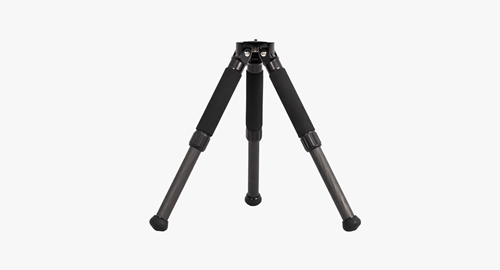

1. Préparation du trépied TC20 ou d'un trépied compatible

Commencez par déplier complètement les pieds du trépied TC20. Ajustez la longueur de chaque pied pour que le trépied soit bien stable et verrouillez-les. Placez le trépied sur une surface aussi plane que possible. Orientez approximativement un des pieds vers le nord (si vous êtes dans l'hémisphère nord). Utilisez le niveau à bulle intégré au trépied pour vérifier son horizontalité et ajustez la hauteur des pieds si nécessaire.

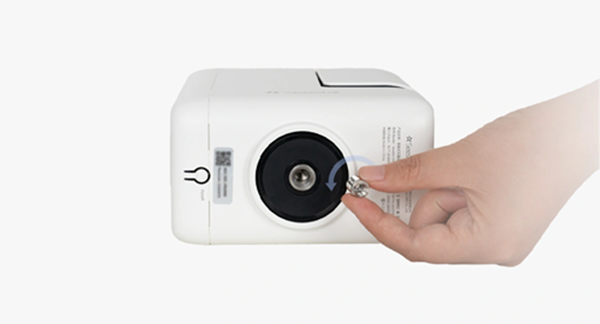

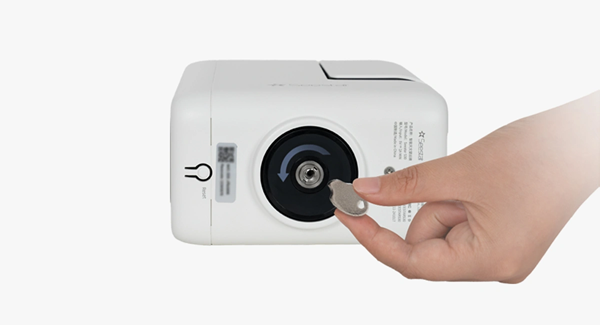

2. Installation de l'adaptateur sur le Seestar

Vissez l'adaptateur de vis 1/4″ à 3/8″ sur le Seestar. Serrez bien les vis de l'adaptateur à l'aide d'une clé à molette.

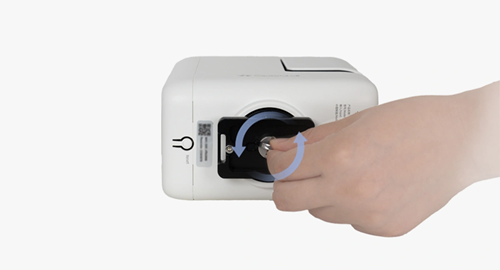

3. Fixation de la plaque à dégagement rapide

Fixez solidement la plaque à dégagement rapide sur le Seestar. Assurez-vous qu'elle est bien fixée, car cela est important pour un bon alignement polaire. Serrez les vis de la plaque.

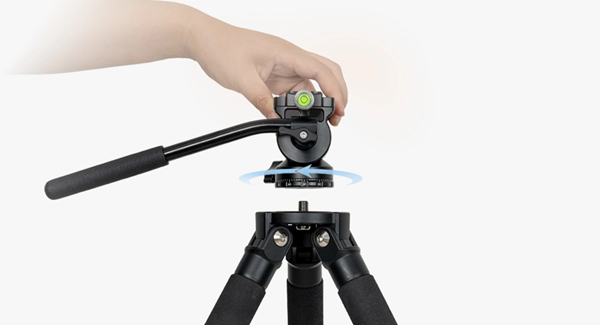

4. Fixation de la rotule TH10 sur le trépied

Serrez la molette de réglage horizontal située sous la rotule TH10 pour la fixer sur le trépied. Desserrez ensuite cette molette et orientez la rainure en queue d'aronde de la rotule vers le nord (dans la même direction que le pied du trépied orienté vers le nord). Enfin, resserrez la molette.

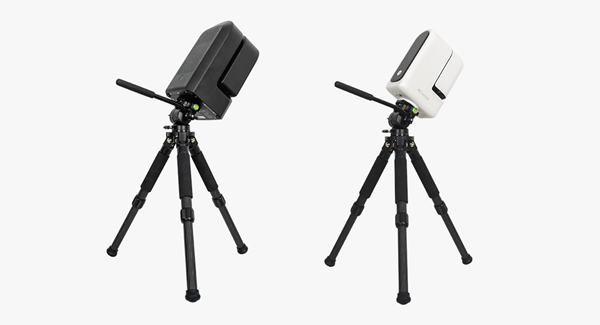

5. Installation du Seestar sur la rotule TH10

Placez le Seestar sur la rotule TH10 en l'alignant avec la rainure en queue d'aronde. Serrez fermement la molette de la rotule pour maintenir le Seestar en place. Vérifiez que tout est bien fixé.

Une fois ces étapes suivies, votre Seestar S50 ou S30 est prêt à être utilisé en mode équatorial grâce à la rotule hydraulique Seestar TH10.
