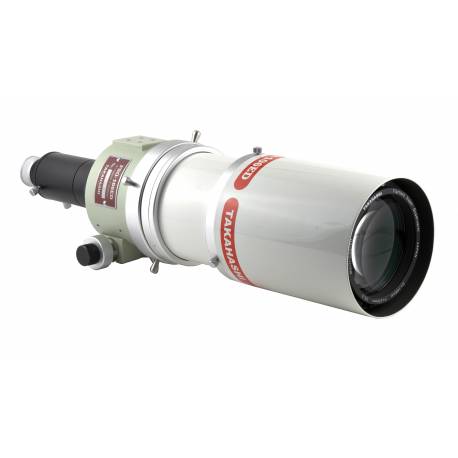

lunette Astrographes TAKAHASHI FSQ-106EDX4 (OTA)

Lunette Astrographe TAKAHASHI FSQ-106EDX4 (OTA)

7 601,00 € TTC

L'astrographe Takahashi FSQ-106EDX4 (OTA) est optimisée pour l'imagerie à grand champ du ciel profond.

L'astrographe Takahashi FSQ-106EDX4 (OTA) dispose d'un champ plan, d'un collier rotatif intégré et d'une crémaillère surdimensionnée.

Version tube complet / Vendu sans monture



Livraison offerte : Lunettes Takahashi FS-60CB

Référence
TQE10640
Rupture de stock "nous contacter pour la date de disponibilité"

Retrait de votre commande

Retrait de votre commande sur RDV dans nos locaux à Baron (33750)

Paiement en 3x ou 4x

3x sans frais de 100€ à 4000€
4x sans frais de 3000€ à 4000€

Paiement par CB

Payez vos achats par CB ou par virement bancaire

Les prix barrés

Les prix barrés correspondent aux prix conseillés catalogue 2020/2021

Les astrophotographes voient en la FSQ-106EDX4 (OTA) l'un des meilleurs astrographes disponibles pour les astronomes amateurs.



Les astrophotographes voient en la FSQ-106EDX4 (OTA) l'un des meilleurs astrographes disponibles pour les astronomes amateurs. Avec sa focale de 530mm, un cercle image de 88mm et un champ photographique de 9,5°, elle fait office de téléobjectif pour les plus performantes caméras CCD et boîtiers photos numériques du marché.

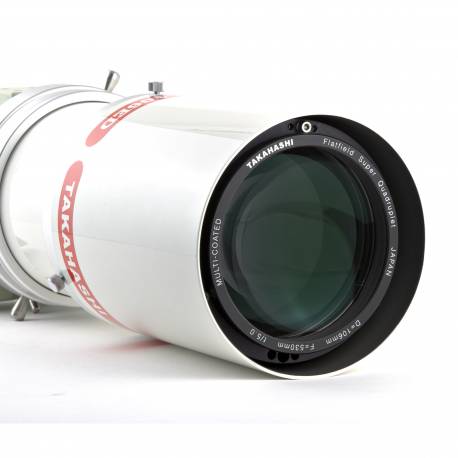

Basée sur une formule apochromatique de type quadruplet Petzval à verre ED, la FSQ-106EDX4 (OTA) est optimisée pour l'imagerie à grand champ du ciel profond. Elle dispose d'un champ plan, d'un collier rotatif intégré et d'une crémaillère surdimensionnée. Pour minimiser l'encombrement, elle est équipée d'un pare-buée rétractable et d'un important back-focus.

Astrographes Takahashi FSQ-106ED

Le design Petzval modifié de la FSQ-106EDX4 (OTA), avec aplanisseur de champ intégré à l'intérieur du tube, permet de couvrir tous les formats, du boîtier photo numérique 24x36 à la chambre photographique 6x7. Son cercle image photographique de 88mm de diamètre (champ de 9,5°) n'a pas d'équivalent sur le marché des réfracteurs de 100mm d'ouverture. Les passionnés de CCD pourront rêver à l'utilisation de grands capteurs sans risque de vignettage ou de perte de définition en bord de champ.
Comme c'est la tradition chez la firme japonaise, l'objectif est entièrement collimatable afin de compenser les éventuelles contraintes mécaniques et thermiques. Une image parfaite est à ce prix.

Astrographes Takahashi FSQ-106ED

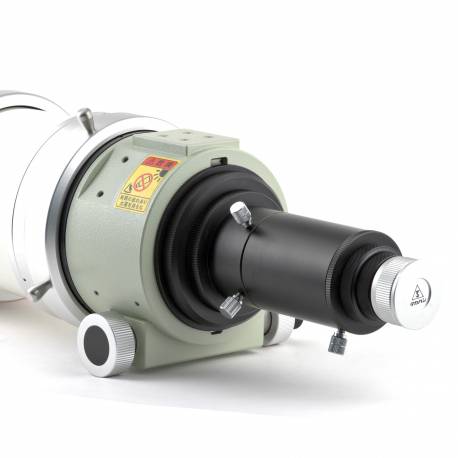

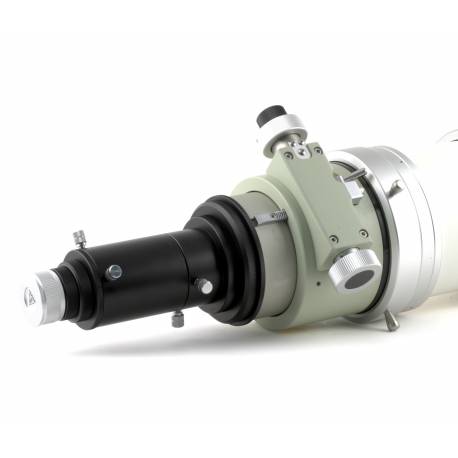

A optique d'exception, mécanique d'exception. En remplacement du traditionnel collier rotatif de cadrage photo, Takahashi a intégré une crémaillère rotative surdimensionnée dont le design rappelle celui d'une barre de navire (d'où son surnom anglais de "Captain's Wheel"). Ce dispositif offre une rigidité sans faille à tous les types de montage photographique, même les plus lourds. Volontairement limitée, la course de la crémaillère est commandée par un double système de mise au point à démultiplication 1/7.

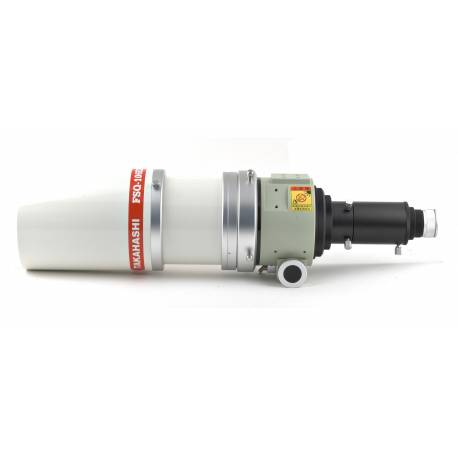

La lunette est équipée d'un pare-buée rétractable, pour gagner en encombrement.

Astrographes Takahashi FSQ-106ED

Résolument orientée vers l'astrophotographie, la FSQ-106EDX4 (OTA) dispose de très nombreux montages y compris visuels. Elle possède un back-focus de 186mm, qui ravira le plus exigeant des utilisateurs. Pour les exemples de montage, reportez-vous aux system-charts.
Compacte, la lunette n'en est pas moins massive (125mm de diamètre pour un poids de 7 kg). L'association avec la monture équatoriale EM-200 est idéale, y compris avec un système de guidage TGM en parallèle. De nombreuses configurations matérielles sont disponibles pour optimiser cet astrographe et transformer l'astrophotographie du ciel profond en moment de plaisir.

Astrographes Takahashi FSQ-106ED

Le défi de tout astrographe consiste à conserver un champ parfaitement plan alors même que les capteurs numériques augmentent de taille de façon extraordinaire. Takahashi a donc opté pour un quadruplet Petzval modifié, avec correcteur intégré, afin de couvrir le plus grand champ possible, tout en minimisant les aberrations géométriques, notamment la courbure de champ et l'astigmatisme inhérents au Petzval. Du point de vue des aberrations chromatiques, l'utilisation du verre ED permet d'obtenir une correction exemplaire. Au final, le résultat est tout simplement impressionnant de planéité, de piqué d'image et de contraste.

Takahashi FSQ-106ED

La révolution du verre ED est en marche chez le fabricant haut de gamme japonais. L'abandon de la Fluorite, principalement pour des raisons environnementales, n'a pas pour autant dégradé les performances optiques. La FSQ-106EDX4 (OTA) en est sans aucun doute l'exemple le plus flagrant, à en juger par les courbes de correction chromatique. Le résultat est sans appel : la nouvelle formule ED fait encore mieux que son ancêtre Fluorite ! En outre, la correction a été élargie en dehors du spectre visible pour s'adapter aux nouvelles contraintes de l'imagerie numérique.

Takahashi FSQ-106ED

Les spot-diagrams de la FSQ-106EDX4 sont éloquents. Le correcteur de champ intégré, parfaitement calculé et travaillé, fait son oeuvre. Au foyer primaire, en bordure de champ (soit 44mm de l'axe optique), les étoiles restent ponctuelles, y compris sur des pixels de 7µ. L'association d'un réducteur de focale QE spécifique (F/D 3,6 !) , designé pour le quadruplet, permet de gagner en champ réel sur les objets étendus tout en conservant les performances optiques initiales.

Caractéristiques de l'Astrographe Takahashi FSQ-106EDX4 (OTA):

CaractéristiqueFSQ-106EDX4
Objectif Quadruplet Petzval modifié, apochromatique ED
Diamètre utile 106mm
Montage standard
Focale 530mm
Ouverture relative F/D 5
Pouvoir séparateur 1,09"
Magnitude limite en visuel 11,8
Clarté 220x
Cercle image 88mm
Champ photo 9,5°
Back focus 186,38mm
Metal back 178mm
Avec Extender-Q 1.6x
Focale 850mm
Ouverture relative F/D 8
Cercle image 44mm
Champ photo
Metal back 117,5mm
Avec réducteur QE
Focale 385mm
Ouverture relative F/D 3,6
Cercle image 44mm
Champ photo 6,5°
Metal back 72,2mm




FSQ-106EDX4 - Vues longitudinales cotées (en mm)

FSQ-106ED - Vues longitudinales cotées (en mm)







Spécifications Astrographes Takahashi FSQ-106EDX4



Caractéristique

FSQ-106EDX4

Longueur du tube (mini/maxi)

580mm-675mm (avec accessoires standards)

Diamètre tube

125mm

Poids du tube

7 kg







Takahashi FSQ-106ED, tube complet avec accessoires

Takahashi FSQ-106EDX4 tube complet D-106mm F-530mm F/5

Référence : [TATQE10640]
TQE10641 FSQ-106EDX4 (OTA) tube seul au coulant 31.75

Microfocuser MEF-3 et collier rotatif externe, crémaillère 4"





Eléments livrés



  • TQE10641 FSQ-106EDX4 (OTA) tube seul au coulant 31.75
  • Microfocuser MEF-3 et collier rotatif externe, crémaillère 4"
  • TKA00552 Chercheur 7 X 50
  • TKA00563 Support de chercheur
  • TKA29420S Collier avec platine de déport
  • TKP38003 Adaptateur n°8L pour réducteur de focale
