Nouveau Moteur de mise au point Steeldrive II Baader avec télécommande

Moteur de mise au point Steeldrive II Baader avec télécommande

595,00 € Économisez 30,00 €
565,00 € TTC

Moteur de mise au point Steeldrive II Baader Planétarium avec télécommande et capteur de température compatible avec les portes oculaires SteelTrack Diamond (BDS) et les portes oculaires FeatherTouch de Starlight Instruments.

Référence
BA2957165
En stock : Livré sous 48 à 72 heures

Retrait de votre commande

Retrait de votre commande sur RDV dans nos locaux à Baron (33750)

Paiement en 3x ou 4x

3x sans frais de 100€ à 4000€
4x sans frais de 3000€ à 4000€

Paiement par CB

Payez vos achats par CB ou par virement bancaire

Les prix barrés

Les prix barrés correspondent aux prix conseillés catalogue 2020/2021

Moteur de mise au point Steeldrive II Baader Planétarium avec télécommande

Le Steeldrive II est un moteur de mise point très pointu et de haute précision qui offre des performances à faire pâlir la concurrence.

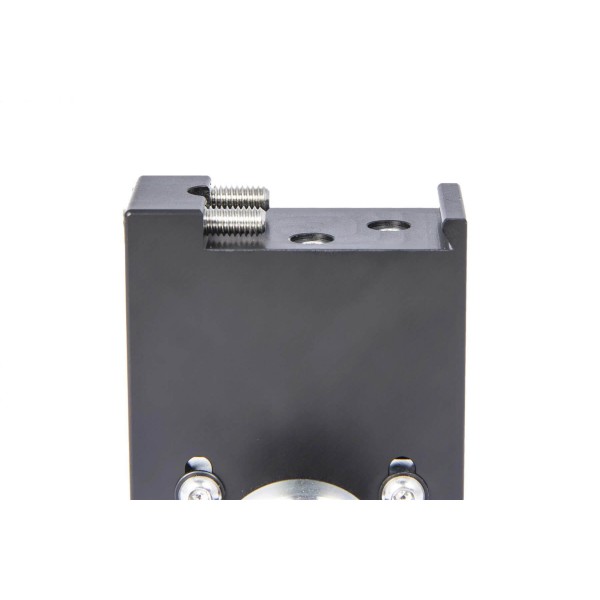

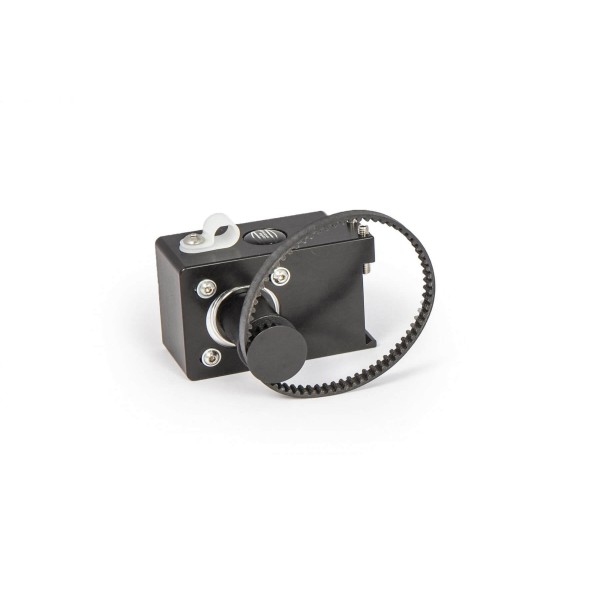

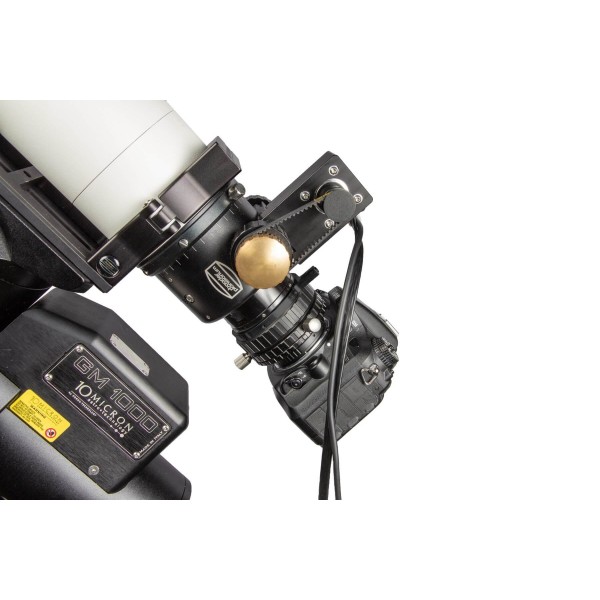

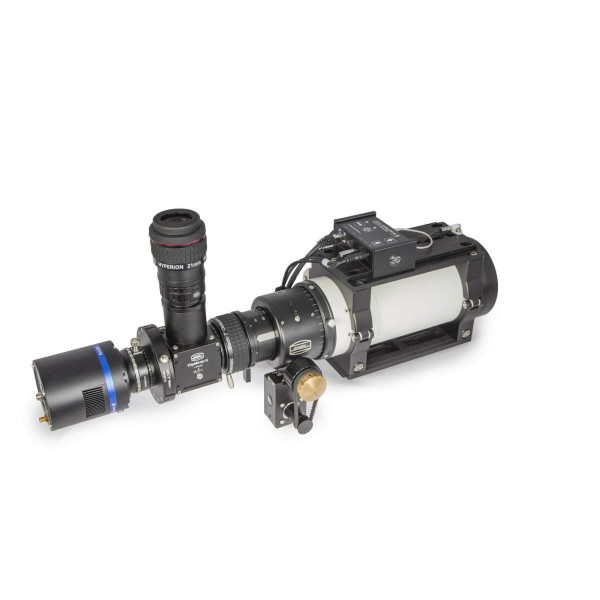

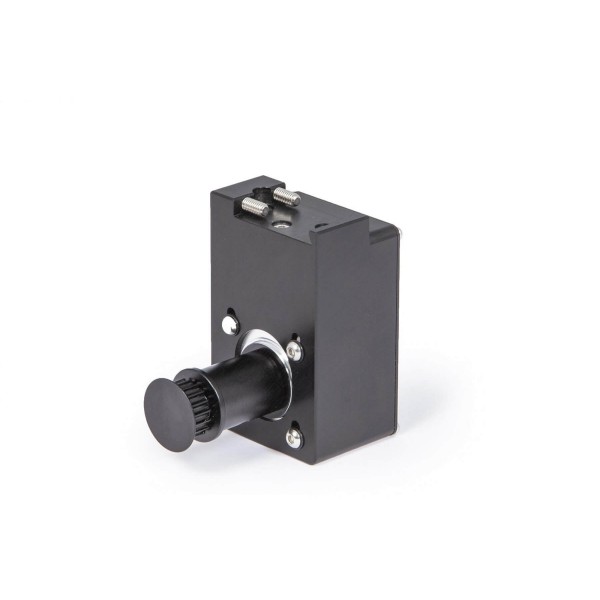

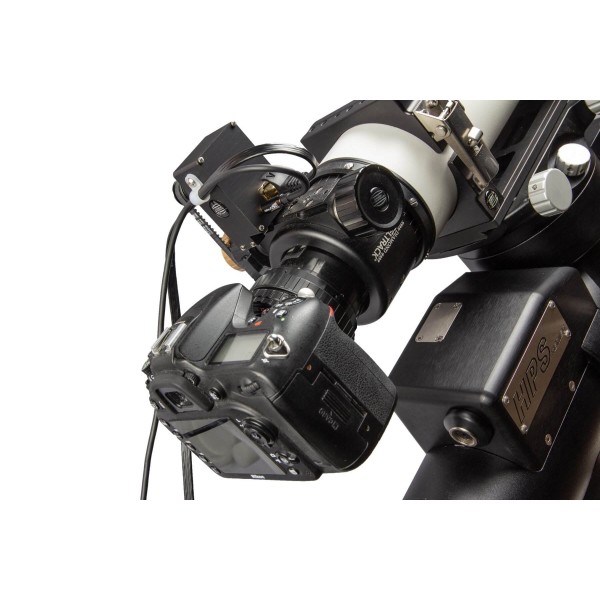

Il est compatible avec les portes oculaires Baader Planétarium Steeldrive II et FeatherTouch de Starlight Instruments. La liaison entre le moteur du Steeldrive II et le porte oculaire se fait par courroie crantée, ce qui offre une bonne souplesse et une grande précision du fait de l’absence de jeu dans le mécanisme. L’installation du moteur sur le porte oculaire se réalise en à peine 30 secondes avec son système de fixation par queue d’aronde. L’alignement du pignon du moteur avec celui du porte oculaire se fait à l’aide de deux vis de blocage sur l’axe du pignon. Concernant la tension de la courroie, là aussi, celle-ci se réalise en un temps record avec un système très simple composé de vis.

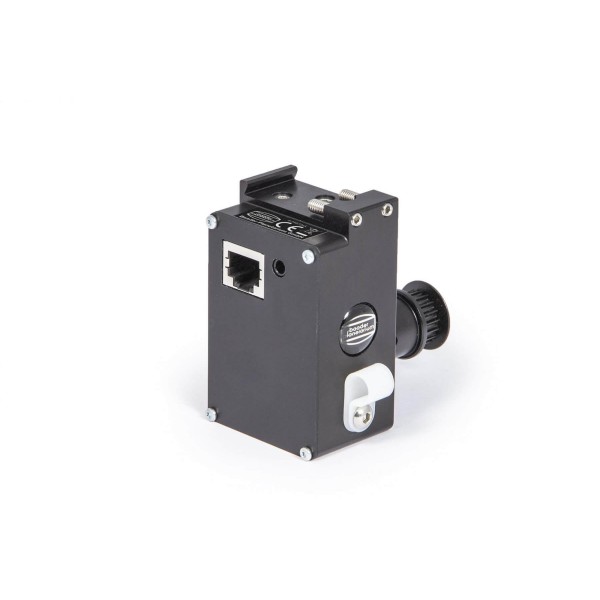

Le moteur est relié au boitier électronique qui embarque le système de commande et clavier de commande par un câble RJ45 de catégorie 7.

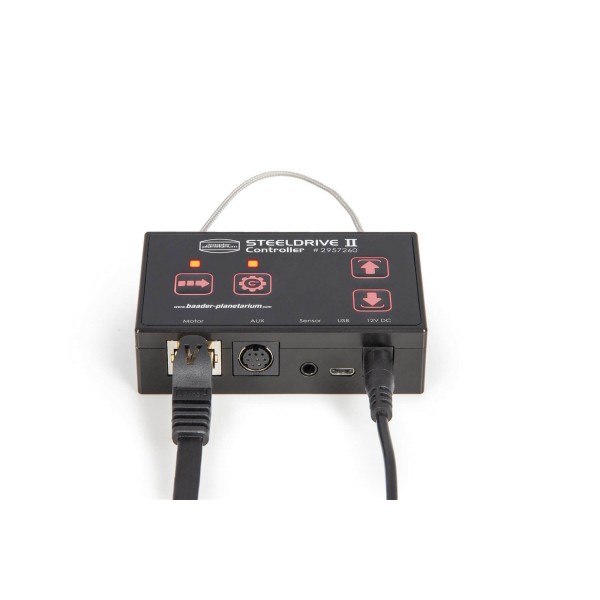

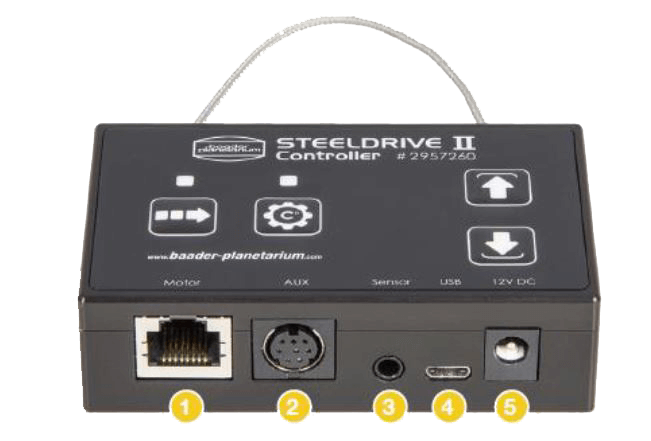

Le contrôleur Steeldrive II dispose de 4 connexions :

  1. Le port RJ45 se connecte au bloc moteur
  2. Un connecteur Mini DIN à 8 broches qui permet d’y connecter par exemple les appareils de chauffage anti-rosé ou autre utilisation
  3. Une prise de jack (3,5 mm) pour le capteur de température
  4. Un connecteur micro USB pour la connexion PC
  5. Une entrée d’alimentation pour connecteur 5.5 x 2.1 mm, 12V / 5A



Une sonde de température est également fournie. Elle permettra une compensation de la mise au point en cas de variation de température.

L’unité de commande (télécommande) du Steeldrive II peut également recevoir un deuxième capteur de température. Cette unité peut contrôler un seul moteur de mise au point. Mais si vous utilisez un PC, il vous sera alors possible de prendre le contrôle de plusieurs contrôleurs en parallèle.

Le Steeldrive II bénéficie de trois modes opératoires :

  1. Manuel : Le dispositif de mise au point Steeldrive II fonctionne complètement avec les touches sur la raquette de commande.
  2. ASCOM : Vous pouvez utiliser le Steeldrive II via le pilote ASCOM avec le logiciel de contrôle d'observatoire commun.
  3. SteelGo II : Vous pouvez utiliser le logiciel SteelGo II sur un PC connecté à la raquette de commande. De cette façon, vous pouvez facilement utiliser toutes les fonctions de votre SD II.

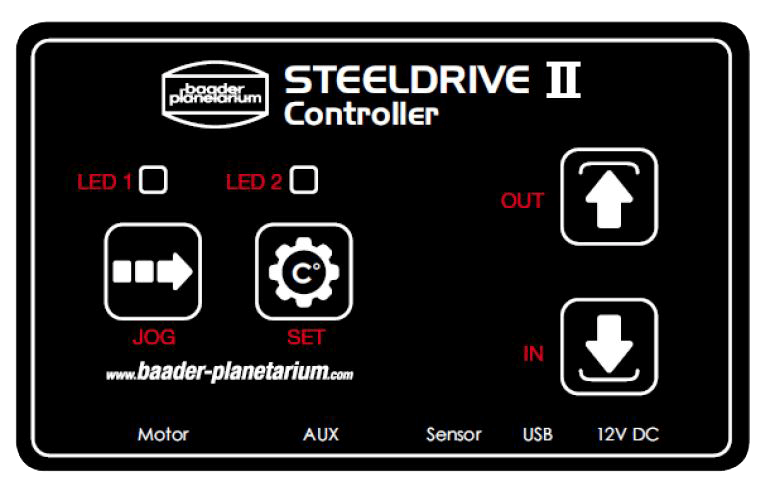

télécommande Steeldrive II Baader Planétarium

L’unité de commande est équipée de 4 touches distinctes qui permettent d’activer 3 modes de vitesse différents :

  • Mode Normal : Le mode Standard est activé automatiquement une fois que le contrôleur est connecté à l'alimentation. Appuyez sur la touche IN ou OUT et maintenez-la enfoncée pour déplacer le focus en continu vers l'intérieur ou l'extérieur.
  • Mode Jogging : Une fois que le mode Jogging est activé, une simple pression sur la touche IN ou OUT déplace la crémaillère de mise au point d'un nombre prédéterminé vers l'intérieur ou l'extérieur.
  • Mode Pas à Pas : Une fois le mode pas à pas activé, la crémaillère est déplacée vers l'intérieur ou l'extérieur chaque fois que vous appuyez sur la touche IN ou OUT.



Il est aussi possible, une fois que vous avez trouvé une parfaite mise au point, de l’enregistrer en tant que favori.

De plus, l’entraînement de mise au point haute précision du Steeldrive II est en mesure de supporter une charge lourde jusqu'à 8 kg tout en gardant sa souplesse d’utilisation et sa très grande précision.

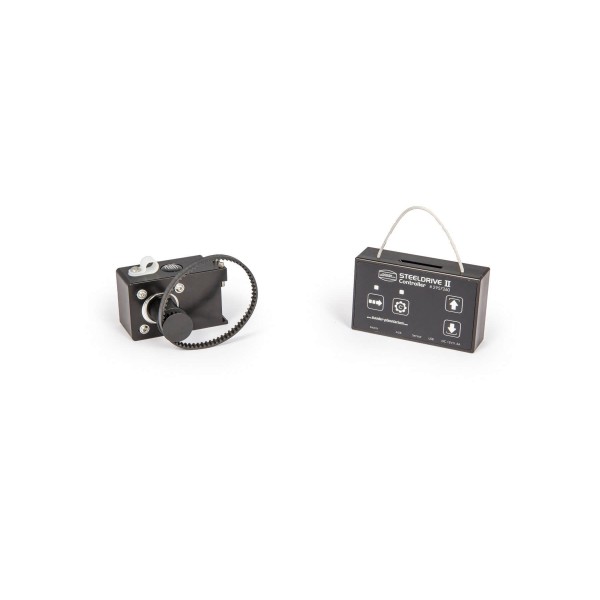

Eléments livrés dans la boite :

  • Unité motrice de mise au point Steeldrive II (SD II) pour la crémaillère Steeltrack
  • Câble (3m) CAT 7 pour connecter avec la raquette de commande
  • Courroie crantée SD II pour crémaillère Steeltrack
  • Capteur de température avec connecteur téléphonique. Peut être utilisé avec les unités motrices SD II ou les unités de contrôle SD II
  • Support magnétique pour le Homing Sensor, peut être utilisé avec le Diamond Steeltrack et des dispositifs similaires. Une vis de montage est incluse.
  • Clé Allen (2 mm)
  • Des bandes velcro (attaches câbles) pour soulager la tension de la gestion des câbles.
  • La raquette de commande Steeldrive II (SD II)



 Instructions de montage du bloc moteur et du support magnétique du Steeldrive II



 Configuration et fonctions du contrôleur Steeldrive II



 Travaillez avec le logiciel SteelGo II

Fiche technique

Marque
Baader Planétarium
Résolution :
2.5 microns par pas
Logiciel :
SteelGo II SoftWare
Capacité de charge :
Jusqu’à 8Kg
Matériaux :
Aluminium
Poids :
755 g
