Écran Bresser HDMI Full HD 13,3" pour MikroCam PRO et MINI

Écran Bresser HDMI Full HD 13,3 pouces : un poste de microscopie numérique sans ordinateur

L'écran Bresser HDMI Full HD 13,3 pouces a été spécialement conçu pour accompagner les caméras microscopiques Bresser MikroCam PRO HDMI et MikroCam MINI HDMI. Il permet d'afficher directement les observations sur un moniteur fixé à proximité immédiate de la tête du microscope, sans avoir besoin d'un ordinateur ou d'un logiciel de visualisation.

Cette solution est particulièrement intéressante pour les utilisateurs souhaitant moderniser leur microscope trinoculaire, améliorer leur confort d'observation ou partager facilement une image avec d'autres personnes.

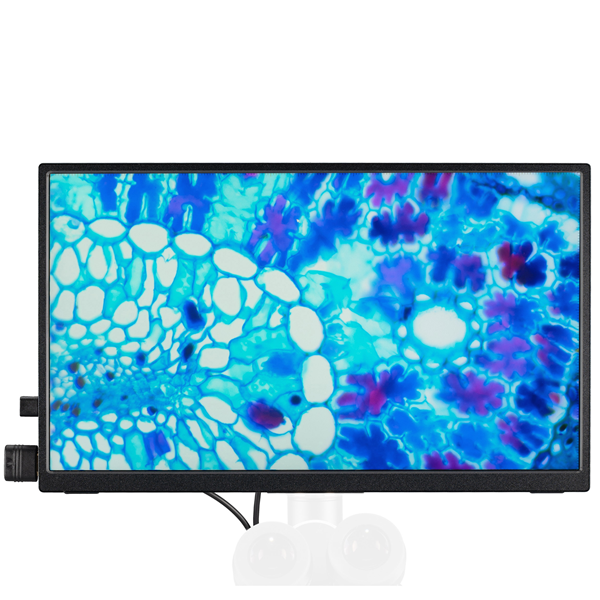

Une dalle IPS Full HD pour observer les détails avec précision

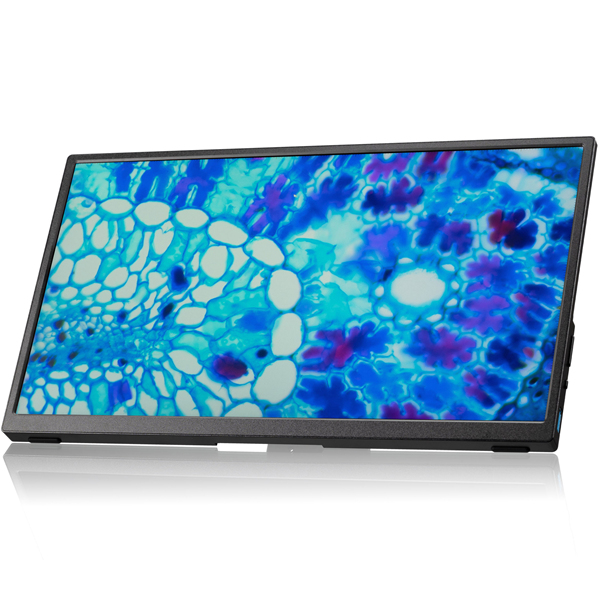

Doté d'une dalle IPS de 13,3 pouces (33,8 cm), cet écran offre une résolution native Full HD de 1920 × 1080 pixels au format 16:9. Sa surface d'affichage de 29,4 × 16,5 cm permet de visualiser confortablement les images transmises par la caméra.

La technologie IPS Full View procure un large angle de vision de 178°. Plusieurs personnes peuvent ainsi regarder l'écran depuis des positions différentes, ce qui facilite les démonstrations, les formations et les échanges autour d'une observation.

Associé à une caméra MikroCam HDMI compatible, l'écran peut afficher un flux vidéo atteignant 60 images par seconde. Cette fluidité facilite notamment les déplacements d'échantillons, les ajustements de mise au point et l'inspection de petites pièces.

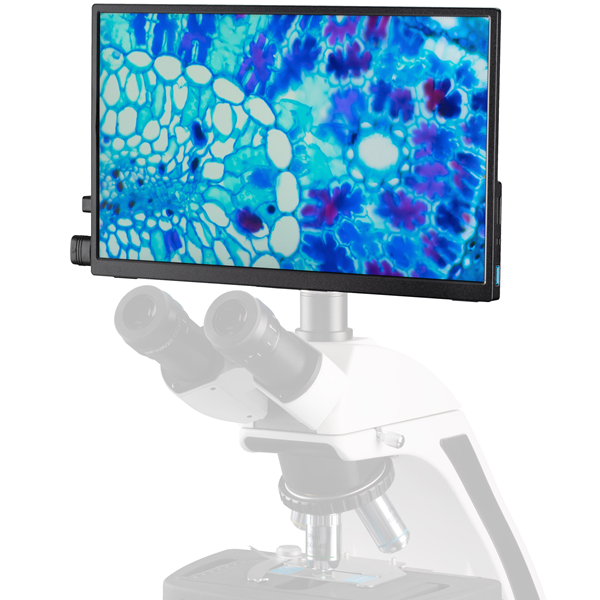

Un écran qui se fixe directement sur la caméra MikroCam

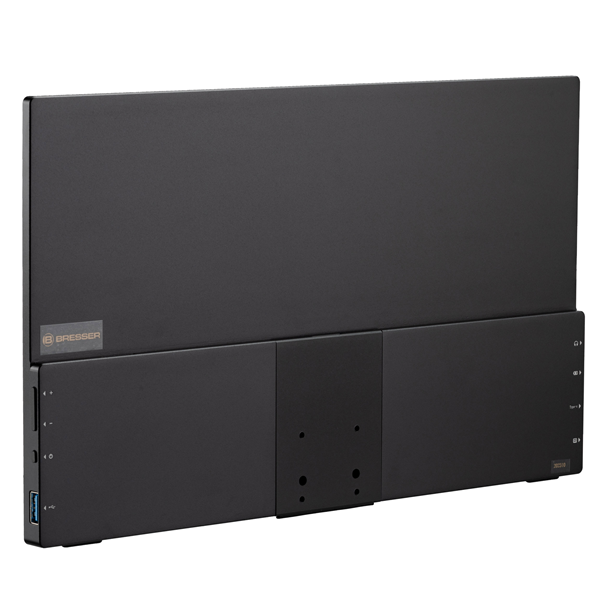

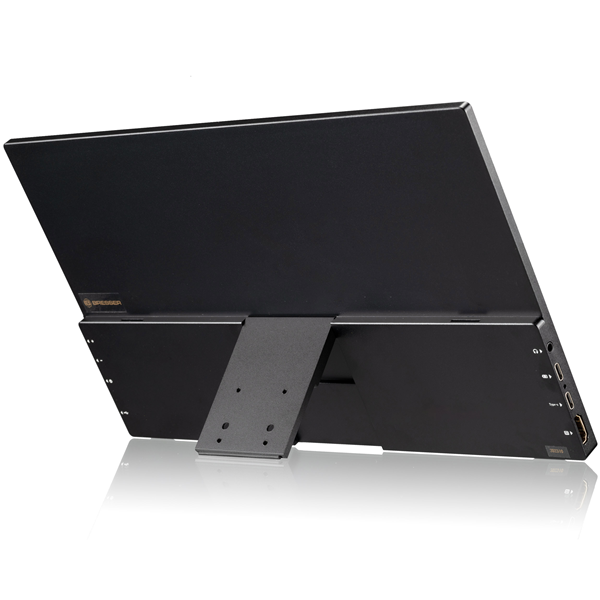

Contrairement à un moniteur informatique classique, l'écran Bresser 13,3 pouces est équipé d'un support rabattable avec système de fixation, prévu pour les caméras MikroCam PRO HDMI et MINI HDMI compatibles.

Le montage s'effectue à l'aide des deux vis et de la clé Allen fournies. L'écran est ainsi positionné directement au niveau du microscope, sans nécessiter de support de bureau indépendant.

Cette disposition permet de conserver un poste de travail compact et de passer facilement de l'observation aux oculaires à la visualisation sur l'écran.

Attention : le montage direct est prévu pour les caméras Bresser compatibles. Il ne faut pas considérer cet écran comme universellement fixable sur toutes les caméras HDMI d'autres fabricants.

Un seul adaptateur secteur pour la caméra et l'écran

L'écran est fourni avec un câble d'alimentation en Y permettant de partager l'alimentation de la caméra MikroCam compatible.

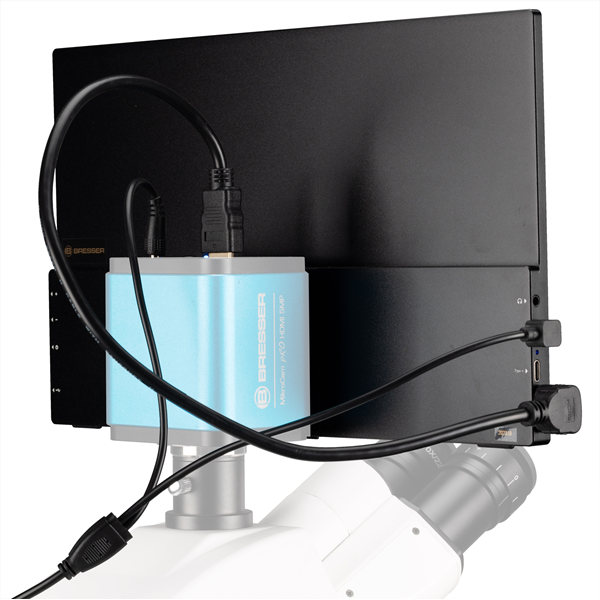

Le branchement s'effectue à l'aide du câble HDMI fourni pour transmettre l'image et du câble en Y pour alimenter l'écran et la caméra selon le schéma prévu par Bresser.

Cette conception présente un avantage pratique : aucun second adaptateur secteur n'est nécessaire dans la configuration Bresser prévue. Elle limite également l'encombrement des câbles autour du microscope.

Important : l'écran est livré sans adaptateur secteur indépendant. Il est destiné à être alimenté avec l'adaptateur de la caméra compatible, conformément aux instructions du fabricant.

Une solution adaptée à l'enseignement, aux laboratoires et à l'inspection

Collèges, lycées et établissements d'enseignement

Dans une salle de travaux pratiques, l'écran permet à un enseignant de présenter les observations d'un microscope à plusieurs élèves. Il facilite l'étude de préparations biologiques, de végétaux, de petits organismes ou de matériaux, selon le microscope et la caméra utilisés.

Électronique et contrôle qualité

Associé à un microscope d'inspection compatible, l'écran permet d'examiner les détails de circuits imprimés, de soudures, de composants électroniques et de petites pièces mécaniques.

Son affichage fluide et sa position proche de la tête du microscope peuvent améliorer l'ergonomie du poste de contrôle. Pour effectuer des manipulations directement en regardant l'écran, il faut néanmoins tenir compte de la latence de l'ensemble caméra-écran et de la distance de travail du microscope.

Microscopie biologique et observation scientifique

L'affichage sur écran facilite les démonstrations, la comparaison d'échantillons et le partage d'observations entre plusieurs utilisateurs. Il peut également apporter davantage de confort aux personnes préférant observer sur un moniteur plutôt qu'à travers les oculaires.

Compatibilité avec les caméras Bresser MikroCam PRO et MINI HDMI

Cet écran est spécialement conçu pour les caméras Bresser MikroCam PRO HDMI et MikroCam MINI Full HD HDMI compatibles.

Il reçoit le signal vidéo par sa connexion HDMI et dispose du système de fixation nécessaire pour être installé directement sur la caméra prévue à cet effet.

L'écran ne possède pas de capteur photographique : il ne remplace pas une caméra microscope. Pour afficher une observation, il doit être associé à une caméra HDMI compatible, elle-même correctement adaptée au microscope.

Si vous possédez déjà un microscope ou une caméra, Loisirs Plaisirs peut vous conseiller sur la compatibilité de votre installation avant l'achat.

Installation et réglages de l'écran Bresser HDMI

Le montage est décrit dans la notice Bresser et s'effectue en quelques étapes :

1. Identifier la plaque de fixation située sur le support rabattable de l'écran.
2. Positionner cette plaque sur le système de fixation de la caméra MikroCam compatible.
3. Fixer l'ensemble à l'aide des deux vis et de la clé Allen fournies.
4. Raccorder le câble HDMI entre la caméra et l'écran.
5. Brancher le câble d'alimentation en Y selon le schéma Bresser, puis raccorder l'adaptateur secteur de la caméra.
6. Allumer l'écran et ajuster les paramètres d'affichage à l'aide des boutons de commande.

Les commandes intégrées permettent notamment d'accéder aux réglages de luminosité et de contraste. Un appui prolongé sur la commande prévue permet d'allumer ou d'éteindre l'écran.

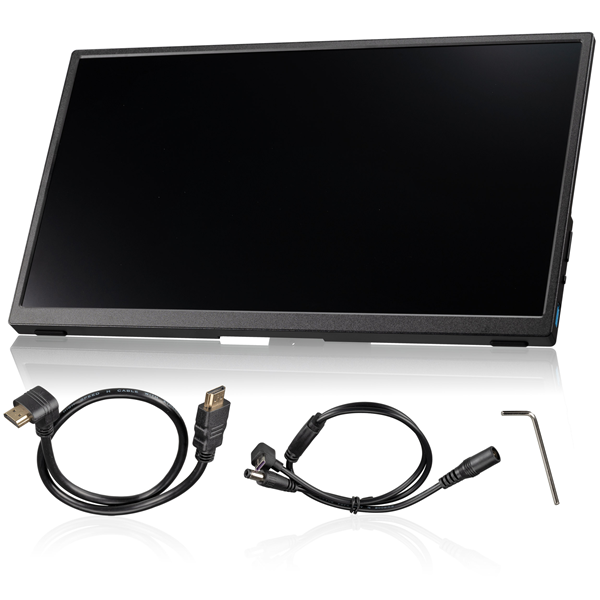

Contenu de la livraison

• 1 écran Bresser HDMI Full HD 13,3 pouces
• 1 câble HDMI
• 1 câble d'alimentation en Y
• 2 vis de fixation
• 1 clé Allen
• 1 notice d'utilisation

Non inclus : caméra MikroCam, microscope, adaptateur secteur et éventuels adaptateurs optiques.

Composez votre microscope numérique avec Loisirs Plaisirs

Associé à une caméra Bresser MikroCam MINI HDMI et à un microscope compatible, cet écran permet de constituer une solution d'observation numérique autonome pour l'enseignement, les laboratoires et les professionnels.
